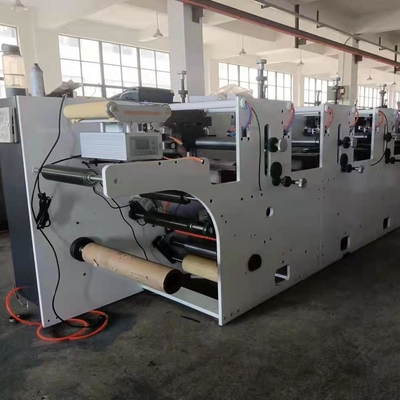

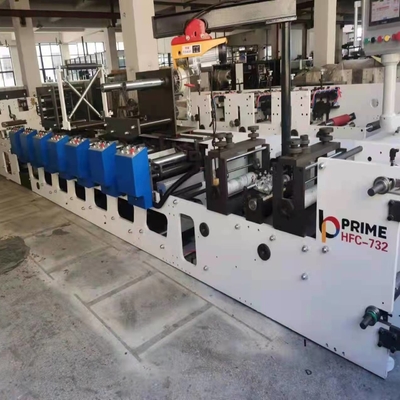

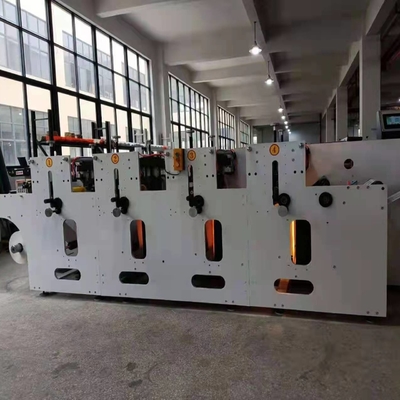

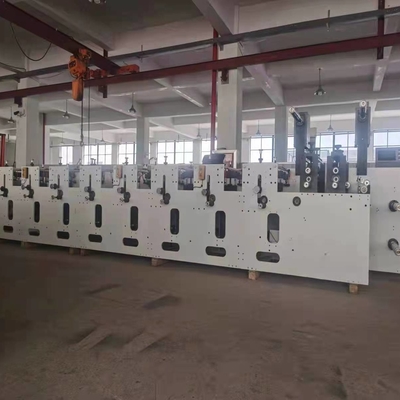

آلة طباعة فليكس عالية السرعة YT 6-1400 مع تسجيل ألوان تلقائي للكمبيوتر ، طباعة فليكس غير منسوجة 100-1200 مم

آلة طباعة فليكس موديل HJ 6-1400 لفات ورق الكرافت أو الأقمشة غير المنسوجة

لفات الفيلم البلاستيكية







أولاً ، خصائص الميزات:



1. من التفريغ حتى استلام مسافة قصيرة.



2. الكاشطة الخاصة المطورة ذاتيًا تعوض الحبر الطائر عالي السرعة وتقلل من تطاير المذيب في الهواء.



3. طول الطباعة المتكرر 300-950 مم ، لملء الفراغ في آلة الطباعة فليكس المتتالية بطول طباعة غير كافٍ.



4. اعتماد نظام تسجيل الألوان التلقائي للكمبيوتر ، وتعويض التتبع التلقائي للتحويل ، وتسجيل الألوان الدقيق والطباعة المستقرة.



5. مواد الطباعة: OPP: 20 ~ 70μm BOPP: 20 ~ 60μm PE: 35 ~ 100μm NY: 20 ~ 50μm PET: 20 ~ 60μm CPP: 20 ~ 60μm paper: 20 ~ 300g / m2 ملصق ومواد أخرى.

6. دورة عملية تصنيع الألواح قصيرة والتكلفة منخفضة.فترة أسطوانة الحفر متعددة الألوان هي من 5 إلى 10 أيام ، ويتم تصنيع لوحة الطباعة الفلكسوغرافية لمدة 5 ساعات.تعتمد النسخة الفلكسوغرافية على مساحة الطباعة وهي أقل تكلفة بكثير من أسطوانة الحفر.



7. تصحيح ما قبل الضغط ، رياح قوية بعد الضغط + تصميم تجفيف بالأشعة تحت الحمراء ، منفاخ تبريد إضافي.تجنب التلطيخ الذي يحدث بسهولة عندما يجف الحبر بشكل سيئ.



8. يتم تشغيل جزء الطباعة بواسطة سكة التوجيه الخطية عالية القوة ، ويتم تشغيل الإصدار المتقدم والتراجع عن طريق لولب كروي خطي + محرك مؤازر متزامن مغناطيسي دائم ،



يمكن تخصيص 9.1-6 ألوان وفقًا للاحتياجات ، عرض 1000 مللي متر



10. عملية 1 تفريغ ، 2 توتر أوتوماتيكي ثابت ، 3 مكشطة ، 4 وحدات طباعة ، لون الكمبيوتر ، 5 جر ، 6 شد تلقائي ثابت ، 7 إيصال مركزي لأعلى ولأسفل





المعايير الفنية



1. النموذج المطبوع: فليكسو

2. ركيزة الطباعة: ورق غير منسوج

3. سرعة الطباعة: 10m / min-120m / min

4. السرعة الميكانيكية: 10m / min-150m / min

5. أقصى عرض للركيزة: 1440 مم

6. عرض الطباعة: 100-1200 مم

7. محيط الطباعة: 300-950 مم

8. سماكة اللوح: 1.7 مم (إشعار مسبق خاص)

9. مواصفات أسطوانة Anilox: Φ106 * 1440 * 6

10. مواصفات بكرة توجيه الألمنيوم: Φ100 * 1440 Φ70 * 1440

11. الأسطوانة السفلية للطباعة: Φ160 * 1440

12. قطر الحد الأقصى للفك: Φ1200 مم

13. أقصى قطر للملف: Φ1200 مم

14. أقصى درجة حرارة للفرن الكبير: 80 درجة مئوية

15. قطر قلب الركيزة: 74mm

16. الطاقة الكلية للماكينة: قوة المحرك 15 + 7.5 كيلو وات ، طاقة التسخين الكهربائي 48 كيلو وات

17. مصدر حرارة التجفيف: تدفئة كهربائية

18. وزن الآلة: حوالي 15 طن

19. الأبعاد: 12800 (طول) × 2400 (عرض) × 1150 (ارتفاع) ملم

20. لون الجسم: رمادي غامق + أبيض (إشعار مسبق خاص)





ثانياً ، تكوين الجهاز:

جهاز فك اللف:



1) جهاز الفك شبه الأوتوماتيكي: التغذية الأوتوماتيكية الهوائية

2) الحد الأقصى لقطر فك اللفة: Φ1000 مم

3) مواصفات عمود نفخ: 3 "

4) عدد أعمدة النفخ: 2

5) نطاق التحكم في التوتر: 0-100 كجم / العرض الكامل

6) مسحوق مغناطيسي: 10 كجم ، تحكم أوتوماتيكي في التوتر

7) جهاز كشف التوتر التلقائي بالكامل ؛

8) نظام التصحيح التناظري 1 مجموعة





2. وحدة الطباعة



1) وضع القيادة: محرك تروس ، محرك حزام متزامن.

2) رمح لوحة الطباعة:

(1) تسجيل اللون الطولي: محرك سيرفو مغناطيسي دائم (أمر تنفيذ نظام الألوان التلقائي للكمبيوتر Kosai)

(2) اللون الأفقي: محرك المحرك (التنفيذ اليدوي)

3) التركيب العام: لفة لوحة ، مكشطة ، علبة حبر ، بكرة أنيلوكس ،

4) مكشطة: يتم استخدام 4 مجموعات من مكشطة أحادية الاتجاه.من أجل تسهيل التثبيت ، فإن مادة الكاشطة مصنوعة من سبائك الألومنيوم عالية القوة ، وهي مريحة وسريعة التحميل والتفريغ والتنظيف.



4. جهاز التجفيف:



1) تم تجهيز كل مجموعة ألوان بالرياح القوية + تجفيف الفرن بالأشعة تحت الحمراء: مع مجموعة من التبريد والمعالجة بعد الطباعة.

2) يتم تجفيف الطباعة الشاملة أولاً ثم تبريدها.يتم تسخين الفرن كهربائياً ويتم التحكم في المروحة بذكاء ، ويمكن التحكم في درجة الحرارة داخل الفرن.



5. جهاز لف



1) طريقة اللف: مركز الشباك لأعلى ولأسفل

2) طريقة التثبيت الأساسية للورق: توسيع عمود التوسيع 2

3) مواصفات عمود نفخ: 3 "

4) محرك اللف: 7.5KW 1 مجموعة

5) التحكم في التوتر: تحكم أوتوماتيكي بالكامل في التوتر

6) نطاق التوتر المتعرج: 5-10 كجم / العرض الكامل

7) قطر اللف الأحادي: الحد الأقصى 1000mm.



ثالثًا ، المرافق الداعمة (المستخدمون مسؤولون)



1. مزود الطاقة: 3 مراحل * 380V * 50HZ ، نظام الخط الغربي ثلاثي الأطوار

2 ، ضاغط الهواء: 2KW (مجموعة واحدة)





قائمة الكهرباء



ملاحظات الفئة المنتجات الفنية الرئيسية



قوة الآلة

الجهاز الرئيسي 15 + 7.5KW 380V شنغهاي ما مجموعه 1

تسخين 6 كيلو وات / مجموعة 6 مجموعات منزلية

100WX4 مصدر الرياح

الاجهزة الكهربائية شنايدر

محرك بكرة حبر 120 واط 220 فولت تيار متردد تايوان إجمالي 6 مجموعات

إجمالي الطاقة حوالي 50KW

فك كشف استشعار الضغط ، تحكم أوتوماتيكي بالكامل في التوتر

مكابح البودرة المغناطيسية: Ryan Haitai العزم: 100 نيوتن متر

تصريف ضغط الجر صمام تنظيم ضغط دقيق



مجموعة اللون

المتحكم في درجة الحرارة يتحكم في درجة حرارة الفرن عند درجة حرارة ثابتة.

تأخير التحكم في بكرة الحبر وبكرة الشبكة لتحقيق متطلبات أكثر منطقية للتجانس.

وحدة Plc

مركز اللف

PLC اليابان ميتسوبيشي

نسخة متدرجة من محرك سيرفو مغناطيسي دائم 16

التغذية التلقائية الهوائية

شركة تصحيح المحاكاة Coase الكمبيوتر الآلي نظام الألوان Cosei

محرك سيرفو مغناطيسي دائم اللون 6

أسطوانة Anilox عصا السيراميك اختيارية 6

شاشة تعمل باللمس 12 بوصة تايوانى جديد
