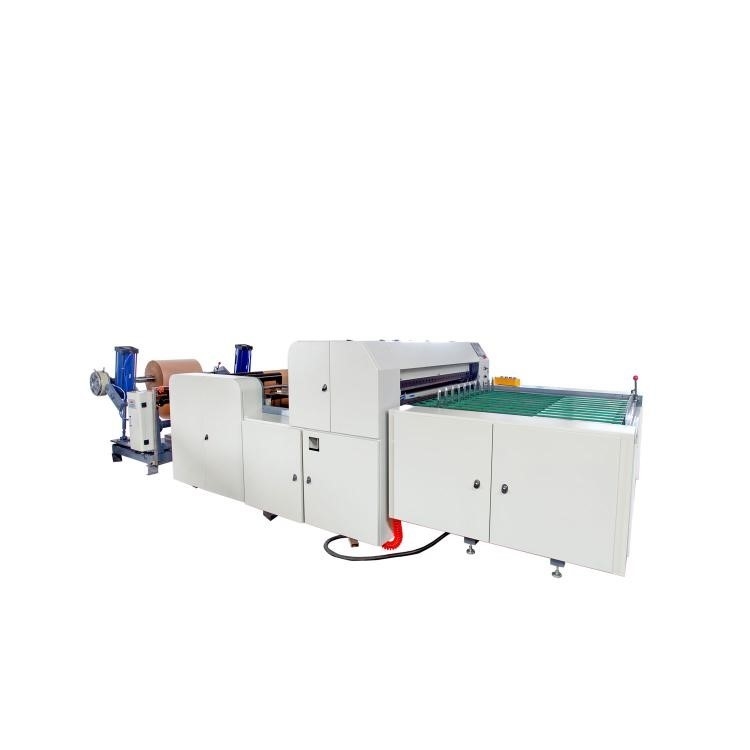

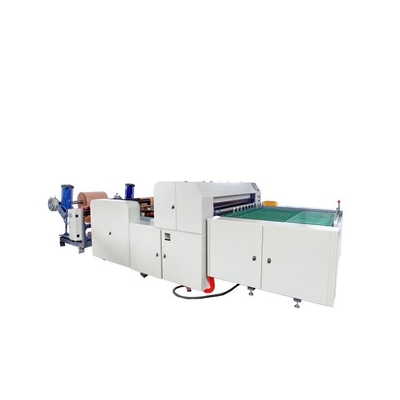

آلة قطع طولية وعرضية عالية الدقة بالكمبيوتر HJ-800
الأداء والخصائص:
هذه الآلة مناسبة لأنواع مختلفة من الورق ورقائق الألومنيوم.تعتمد هذه الآلة على التحكم في محرك سيرفو لقطع بطول ثابت.يعتمد نظام النقل على التحكم المركزي مثل أجهزة الاستشعار الهوائية والكهروضوئية.تدمج هذه الآلة الضوء ، والكهرباء ، والغاز ، مع التشغيل البسيط ، ودقة القطع العالية ، والاستقرار الميكانيكي ، والضوضاء المنخفضة.(اختياري للتغذية الهوائية) تنظيم سرعة التردد المتغير للمحرك ، العد التلقائي ، إيقاف تشغيل الإنذار.إنها حاليًا آلة مثالية لقطع الألواح على نطاق واسع بجودة عالية في الصين
سمات:
1. تنظيم سرعة التردد المتغير المضيف ، نظام التحكم بشاشة اللمس Panasonic PLC ، العد التلقائي ، ضبط الطول التلقائي ، إيقاف التنبيه
2. يعتمد الإطار على هيكل لوح فولاذي 16mm ، ومقعد شفرة القطع العرضي يستخدم هيكل مصبوب ثقيل ، وأسطوانة التوجيه تتبنى أسطوانة توجيه من سبائك الألومنيوم المعالجة بالتوازن الديناميكي.
3. يعتمد جر تحديد موضع القيادة على التحكم في عمود محرك نظام المؤازرة ، وطريقة جر التغذية هي جر محرك مسنن مدفوع بالمحرك
4. هذه الآلة عبارة عن معدات قطع طولية وعرضية لمواد الألواح ذات المقياس الكبير بدقة عالية وسرعة عالية وتجميع سلس للمواد
1 ، المعلمات التقنية الرئيسية:
| نموذج |
HJ-800 |
| أقصى عرض للقطع |
800 مم |
| طول القطع |
20-600 مم |
| سرعة القطع |
5-150 مرة / دقيقة |
| الدقة الأفقية والعمودية |
± 0.2 مم
|
| إجمالي الطاقة لإمدادات الطاقة |
6.5 كيلو واط |
| وزن الآلة |
2000 كجم |
| الأبعاد الخارجية (L × W × H) |
L4500 * W2000 * H1400 |
2 ، تكوين الجهاز:
جزء المضيف
(5) الرف يستخدم لوحة فولاذية عالية الجودة 16 #
1) جهاز الجر:
(1) النوع الهيكلي: نوع الضغط السلبي للجر النشط
(2) تعتمد قاعدة الجر على هيكل الصب (مجموعة واحدة)
(3) تستخدم أسطوانة الجر بكرات مطاطية (المواصفات: 4 قطع) φ خمسة وثمانين × 850 مم)
(4) تعتمد طريقة الضغط على التحكم في الأسطوانة
(5) تستخدم أسطوانة توجيه ناقل الحركة بكرات توجيه من الألومنيوم (المواصفات: 3 قطع) φ 75 × 850 مم)
(6) يمكن شد أسطوانة توجيه النقل لأعلى ولأسفل من أجل الضبط
(7) المحرك يعتمد محرك تردد متغير غير متزامن ثلاثي الأطوار 1.5KW (مجموعة واحدة)
(8) يعتمد محول التردد 1.5kw Geetek (1 وحدة)
(9) يتم التحكم في التغذية بواسطة حزام ناقل
(10) يتم التحكم في آلية التغذية بالكامل بذكاء بواسطة مستشعرات الإزاحة.
2) آلية التغذية:
1. تعتمد بنشاط طريقة تحديد المواقع بالتحكم المؤازر
2. 3kw محرك سيرفو Inviton ، سائق (1 مجموعة)
3. يعتمد نظام التحكم الصناعي بالكامل على طريقة قيادة نظام التحكم الصناعي الرقمي: المحرك الرئيسي يقود تموضع الأسطوانة النشط
4. يعتمد ناقل الحركة على حزام متزامن وآلية نقل عجلة متزامنة
5. تتبنى أسطوانة التغذية هيكل أسطواني مطاطي أملس علوي وسفلي.
3) جهاز القطع:
(1) طريقة القطع: السكين السفلي ثابت ، السكين العلوي القطع النشط
(2) سرير القاطع يستخدم هيكل ثقيل مصبوب:
(3) سكة التوجيه الخطية (زوجان)
(4) حاوية زيت (قطعتان)
يمكن إعادة تدوير زيت التشحيم
(5) السكاكين العلوية والسفلية مصنوعة من سكاكين فولاذية متوازنة مستوردة (زوجان) مع سكاكين شريطية
(6) أداة (مواصفات سميكة × عرض × طول: 15 × ثمانون × 850 مم)
(7) السكين الدائري للقطع الطولي مصنوع من الفولاذ عالي الجودة (زوجان)
(8) طريقة التشغيل: اضبط موضع الأداة يدويًا
(9) وضع النقل الرئيسي: يتم مطابقة ناقل الحركة الرئيسي مع علبة تروس لقيادة وصلة العجلة اللامتراكزة ، ويتبادل قضيب التوصيل لتحريك أداة القطع
(10) المحرك الرئيسي يعتمد محرك التحكم في سرعة التردد المتغير في شنغهاي (1.5kw)
(11) يعتمد محول التردد Geetek (وحدة 1.5kw 1)
(12) يعتمد ناقل الحركة على آلية نقل ذات عجلة متزامنة
(13) عجلة غريب الأطوار (مجموعتان)
(14) ربط قضيب (2 قطعة)

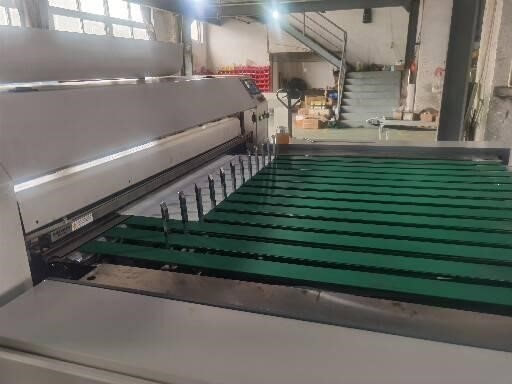

تتبنى منصة استقبال المواد وظيفة التغذية الأوتوماتيكية لأحزمة النقل ؛
(1) يتم التحكم في عدد الأوراق النهائية بواسطة Panasonic PLC ، ويتم إرسال العدد المحدد من الأوراق تلقائيًا إلى منطقة الفرز.تعمل الآلة تلقائيًا بشكل طبيعي ، مما يجعلها سهلة التشغيل وتوفير العمالة

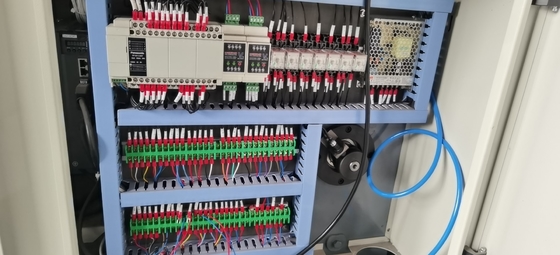

3. جزء التحكم الكهربائي: (التحكم والمضيف متصلان بالتوازي) الآلة بأكملها تعتمد نظام التحكم الصناعي Panasonic PLC ، ويتم التحكم في شاشة اللمس بواسطة Taiwan Weilun
(1) يمكن تقسيم نظام التحكم لهذا الجهاز تقريبًا إلى تحكم مضيف.
(2) تحكم المضيف: بما في ذلك التحكم في المحرك الرئيسي ، والتحكم في الجر ، والتحكم في التغذية ، والتحكم في القطع.
(3) مجهزة بعداد عداد إلكتروني للعد ؛اغلاق الانذارطول ثابت تلقائي ووظائف نقطة الدخول والإشارة.
(4) يتم اختيار المكونات الكهربائية المذكورة أعلاه من Chint ؛التبديل المحدد من ماركة شنايدر
4. مرافق الدعم: (المستخدم المسؤول)
(1) المصدر الكهربائي: مفتاح هواء بأربعة أسلاك ثلاثي الأطوار: جهد 380 فولت / 50 هرتز

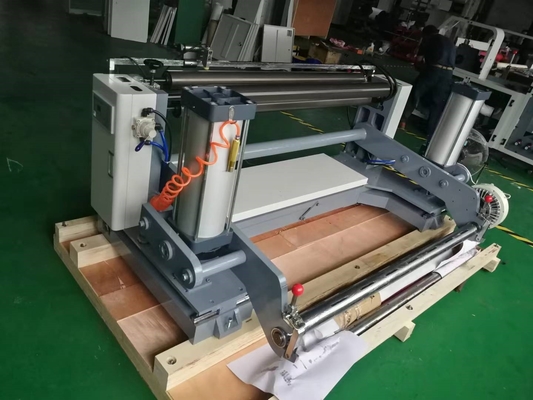

جهاز رف تفريغ المواد ؛
باستخدام رف تفريغ العمود
اسطوانة.160 * 300 2 قطعة
دليل السكك الحديدية؛مجموعتان لكل منهما 20 * 280-20 * 420
تصحيح؛اعتماد مجموعة محاكاة تصحيح الانحراف
الجسيمات المغناطيسية؛10 كيلوغرامات قطعة واحدة

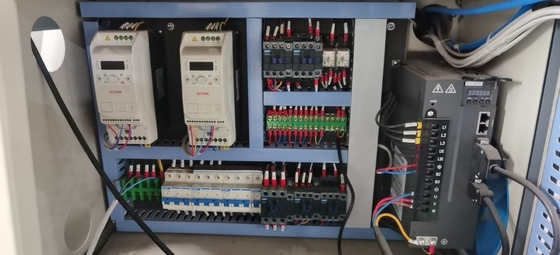

صندوق التوزيعيعتمد محول التردد مجموعتين من Geely Tech 1.5kw
يتبنى سائق المؤازرة مجموعة Shenzhen Yingweiteng 3kw 1
يستخدم Chint كجهاز منخفض الجهد ويستخدم Omron كمرحل
تتبنى PLC شركة Panasonic من اليابان
تبديل مصدر الطاقة يتبنى تايوان Mingwei
جهاز تفريغ الموادمجموعة واحدة من التصحيح التلقائي ، تصحيح كهروضوئي واحد
مكابح مؤازرة 10 كجم ، 1 وحدة
اسطوانة 160 * 300 = قطعتان
رمح قابل للنفخ 800 ، 3 بوصات ، قطعة واحدة
منصة استلام المواد ؛العد التلقائي والتغذية ، يتم إرسال المواد إلى منطقة الفرز من خلال سيور ناقلة.
| اسم |
كمية |
ملاحظات |
| 10-12 مفتاح ربط مفتوح |
1 مجموعة |
|
| وجع نهاية مفتوحة |
1 مجموعة |
|
| بندقية زيت 1 قطعة |
1 قطعة |
|
| مفتاح سداسي عشري |
1 مجموعة |
|
| مشقوق المفك |
1 مجموعة |
|
| مفك براغي |
1 مجموعة |
|
| وجع برأسين |
1 مجموعة |
اثنا عشر × أربعة عشر المواصفات |
| وجع برأسين |
1 مجموعة |
أربعة عشر × أربعة عشر المواصفات |
| وجع برأسين |
1 مجموعة |
اثنان وعشرون × أربعة وعشرون المواصفات |
| وسادة الرف الأفقي |
6 |
|
| دليل الاستخدام |
1 كتاب |
|
| شفرة دائرية |
6 قطع |
|
