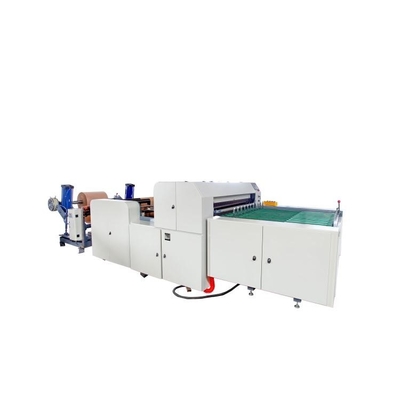

جزء المضيف
(5) الرف يستخدم لوحة فولاذية عالية الجودة 16 #
1) جهاز الجر:
(1) النوع الهيكلي: نوع الضغط السلبي للجر النشط
(2) تعتمد قاعدة الجر على هيكل الصب (مجموعة واحدة)
(3) تستخدم أسطوانة الجر بكرات مطاطية (المواصفات: 4 قطع) φ خمسة وثمانين × 1150 مم)
(4) تعتمد طريقة الضغط على التحكم في الأسطوانة
(5) تستخدم أسطوانة توجيه ناقل الحركة بكرات توجيه من الألومنيوم (المواصفات: 3 قطع) φ 70 × 1150 مم)
(6) يمكن شد أسطوانة توجيه النقل لأعلى ولأسفل من أجل الضبط
(7) المحرك يعتمد محرك تردد متغير غير متزامن ثلاثي الأطوار 1.5KW (مجموعة واحدة)

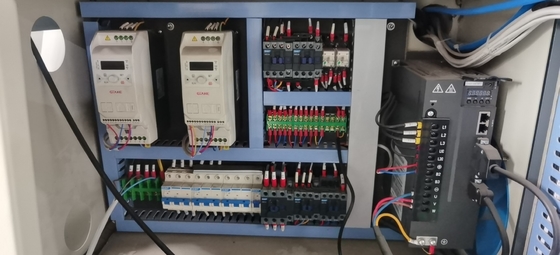

(8) يعتمد محول التردد 1.5kw Geetek (1 وحدة)
(9) يتم التحكم في التغذية بواسطة حزام ناقل
(10) يتم التحكم في آلية التغذية بالكامل بذكاء بواسطة مستشعرات الإزاحة.
2) آلية التغذية:
1. تعتمد بنشاط طريقة تحديد المواقع بالتحكم المؤازر
2.4.4kw محرك سيرفو Inviton ، سائق (1 مجموعة)
3. يعتمد نظام التحكم الصناعي بالكامل على طريقة قيادة نظام التحكم الصناعي الرقمي: المحرك الرئيسي يقود تموضع الأسطوانة النشط
4. يعتمد ناقل الحركة على حزام متزامن وآلية نقل عجلة متزامنة
5. تتبنى أسطوانة التغذية هيكل أسطواني مطاطي أملس علوي وسفلي.
3) جهاز القطع:
(1) طريقة القطع: السكين السفلي ثابت ، السكين العلوي القطع النشط
(2) سرير القاطع يستخدم هيكل ثقيل مصبوب:
(3) سكة التوجيه الخطية (زوجان)
(4) حاوية زيت (قطعتان)
يمكن إعادة تدوير زيت التشحيم
(5) السكاكين العلوية والسفلية مصنوعة من سكاكين فولاذية متوازنة مستوردة (زوجان) مع سكاكين شريطية
(6) أداة (مواصفات سميكة × عرض × طول: 15 × ثمانون × 1150 مم)
(7) السكين الدائري للقطع الطولي مصنوع من الفولاذ عالي الجودة (زوجان)
(8) طريقة التشغيل: اضبط موضع الأداة يدويًا
(9) وضع النقل الرئيسي: يتم مطابقة ناقل الحركة الرئيسي مع علبة تروس لقيادة وصلة العجلة اللامتراكزة ، ويتبادل قضيب التوصيل لتحريك أداة القطع
(10) المحرك الرئيسي يعتمد محرك التحكم في سرعة التردد المتغير في شنغهاي (1.5kw)
(11) يعتمد محول التردد Geetek (وحدة 1.5kw 1)
(12) يعتمد ناقل الحركة على آلية نقل ذات عجلة متزامنة
(13) عجلة غريب الأطوار (مجموعتان)
(14) ربط قضيب (2 قطعة)

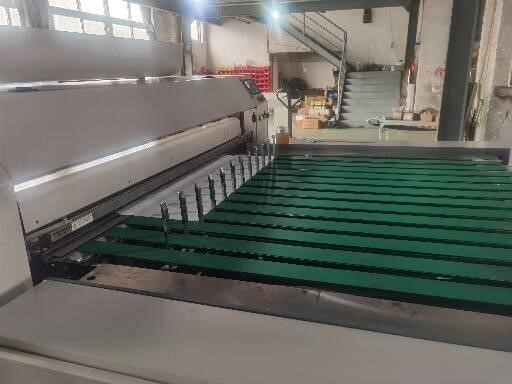

تتبنى منصة استقبال المواد وظيفة التغذية الأوتوماتيكية لأحزمة النقل ؛
(1) يتم التحكم في عدد الأوراق النهائية بواسطة Panasonic PLC ، ويتم إرسال العدد المحدد من الأوراق تلقائيًا إلى منطقة الفرز.تعمل الآلة تلقائيًا بشكل طبيعي ، مما يجعلها سهلة التشغيل وتوفير العمالة

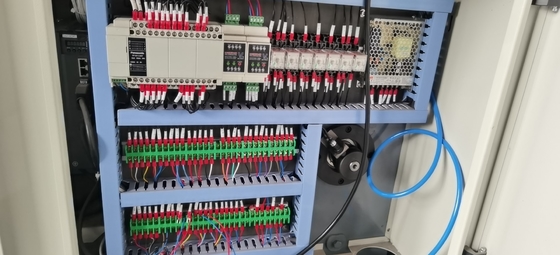

3. جزء التحكم الكهربائي: (التحكم والمضيف متصلان بالتوازي) الآلة بأكملها تعتمد نظام التحكم الصناعي Panasonic PLC ، ويتم التحكم في شاشة اللمس بواسطة Taiwan Weilun
(1) يمكن تقسيم نظام التحكم لهذا الجهاز تقريبًا إلى تحكم مضيف.
(2) تحكم المضيف: بما في ذلك التحكم في المحرك الرئيسي ، والتحكم في الجر ، والتحكم في التغذية ، والتحكم في القطع.
(3) مجهزة بعداد عداد إلكتروني للعد ؛اغلاق الانذارطول ثابت تلقائي ووظائف نقطة الدخول والإشارة.
(4) يتم اختيار المكونات الكهربائية المذكورة أعلاه من Chint ؛التبديل المحدد من ماركة شنايدر
4. مرافق الدعم: (المستخدم المسؤول)
(1) المصدر الكهربائي: مفتاح هواء بأربعة أسلاك ثلاثي الأطوار: جهد 380 فولت / 50 هرتز
جهاز رف تفريغ المواد ؛
