تفاصيل المنتج:
|
| نوع المادة: | مادة ملفوفة PET ، BOPP ، BOF ، PE ، OPP | سمك المادة: | 0.012-0.5 مم (غشاء) |
|---|---|---|---|
| أقصى عرض للمواد الخام: | 1100 ملم | عرض سطح لفة: | 1150 ملم |
| عرض القطع: | 20-1100 مم | بكرة أنبوب الأساسية: | 3 paper tube; 3 أنبوب ورقي using 2 Duluo gas expansion shafts باستخدام 2 مها |
| أقصى قطر للملف: | 600 ملم | السرعة القصوى: | 450 متر / دقيقة |
| سرعة القطع: | 10-450 متر / دقيقة | إجمالي الطاقة لإمدادات الطاقة: | 13 كيلو واط |
| الوزن الكلي: | 4200 كجم | الابعاد الكلية: | 2414 في الطول و 3690 في العرض و 1720 ملم في الارتفاع |
| إبراز: | HJ-1100A-III آلة الترجيع والتقطيع,آلة التقطيع والتقطيع 450m / min,آلة الترجيع BOPP |
||

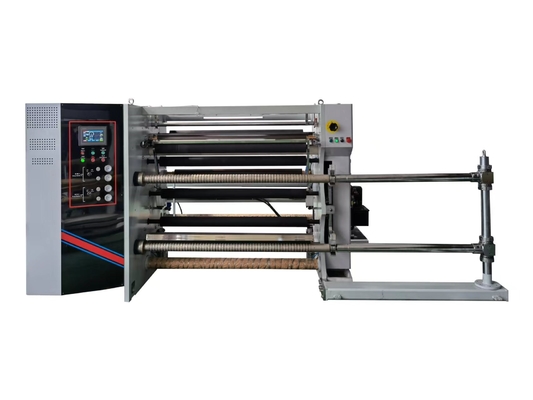

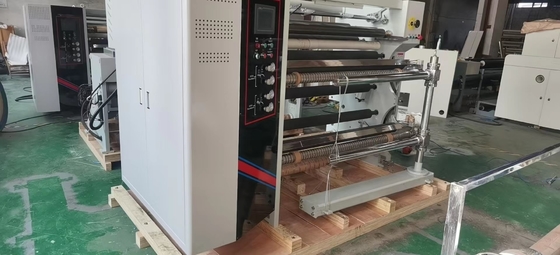

HJ-1100A-III ثلاثة مؤازرة أوتوماتيكية بالكامل آلة حز بالشد
| جزء اسم | المواصفات والنموذج | كمية | ماركة |
| 45 # إطار فولاذي | سمك لوحة الحائط الصافي 40 مم | 1 زوج | |
| رمح قابل للنفخ 3 بوصة | تصفيح لوه | 2 قطعة | |
| قضيب الجر الرئيسي | φ 120 * 1150 مم | 1 قطعة | |
| اسطوانة الجر المطاط الرئيسية البولي يوريثين | φ 120 * 1150 مم | 7 قطعة | |
| الأسطوانة دليل الألومينا الصلبة | Φ 90 * 1150 مم | 6 قطع | |
| مضاعفات متعرجة | 5.5 كيلو واط | 2 مجموعات | قسم التجميل |
| مضاعفات الجر | 5.5 كيلو واط | 1 مجموعة | قسم التجميل |
| يقود | 5.5 كيلو واط | 3 وحدات | شنتشن هونغ يوان |
| نفايات تهب حافة مروحة | 1.5 كيلو واط | وحدة 1 | وشى |
| تحمل | 1 دفعة | HRB | |
| مكونات تعمل بالهواء المضغوط | 1 دفعة | ||
| السكين الدائري يستخدم وظيفة التسخين | 6 أزواج | ||
| ماجستير تحكم برمجة PLC | وحدة المعالجة المركزية | سيمنز | |
| شاشة لمس ملونة حقيقية مقاس 7 بوصات | TPC1061Ti | 1 قطعة | بكين كونلون تونغشي |
| تحويلة تقريبية | 1 قطعة | اليابان OMRON | |
| جهاز الجهد المنخفض | 1 قطعة | شنايدر | |
| تبديل وضع التيار الكهربائي | 1 دفعة | تايوان مينجوي |
3 ، وصف وظيفي لكل جزء:
1. قسم الجر:
1. يتم تشغيل أسطوانة الجر بواسطة محرك مؤازر 3.7KW.
2. جهاز إعادة تدوير حواف النفايات:
استخدم مروحة لتفجير النفايات والنفايات ، وسيقوم العميل بتجهيز صندوق شبكي للتجميع.

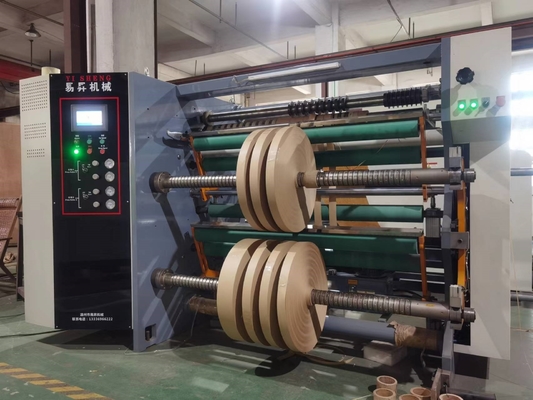

3. آلية اللف: (يتم تحديد الطرف الأيسر أو الأيمن للمنتج النهائي من قبل العميل عند تقديم الطلب)
1. يتم لف مادة القطع بشكل مستقل باستخدام كلا المحورين العلوي والسفلي ، ويستخدم سكين القطع سكينًا مستقيمًا للحز (6 أزواج)
2. أعمدة اللف العلوية والسفلية لكل منها محرك مؤازر 3.7KW مع عمود تمدد هوائي.يتم التحكم في شد اللف تلقائيًا بواسطة Siemens PLC بناءً على قطر الملف الحالي ، مما يضمن أن المواد النهائية نظيفة عند قطع العديد من الشقوق.جميع أوجه نهاية الملف مسطحة ، ويتم اختيار تسطيح سطح القرص بحرية بواسطة بكرة الضغط الهوائية وأسطوانة الضغط بالوزن الذاتي للقطع.يمكن التحكم في إحكام الطبقات الداخلية والخارجية للملف النهائي ، وهي طريقة لف حلزونية.مع استمرار زيادة قطر اللف ، تتحكم شركة Siemens PLC تلقائيًا في سرعة محرك سيرفو المتعرج لتقليلها.
5. جهاز التفريغ
اعتماد هيكل تغذية أوتوماتيكي هيدروليكي متصل بدون عمود
(1) مجموعة واحدة من محرك التصحيح التناظري
(2) سكة توجيه 25 موديل 4 قطع
(3) تم استخدام زوج واحد من الفولاذ عالي الجودة في الممر التذكاري السميك 40
(4) 1 زوج من أذرع الرفع المتأرجحة
(5) اسطوانة 140X63 زوج واحد
(6) تعتمد فرامل التفريغ زوجًا واحدًا من المكابح الهوائية
تتبنى المعدات الكهربائية
تستخدم Chint Group للأجهزة الكهربائية منخفضة الجهد ، وتستخدم Snyder لمفاتيح الأزرار ، وتستخدم Siemens في PLC ، ويتم التحكم في نظام تشغيل الجهاز بالكامل

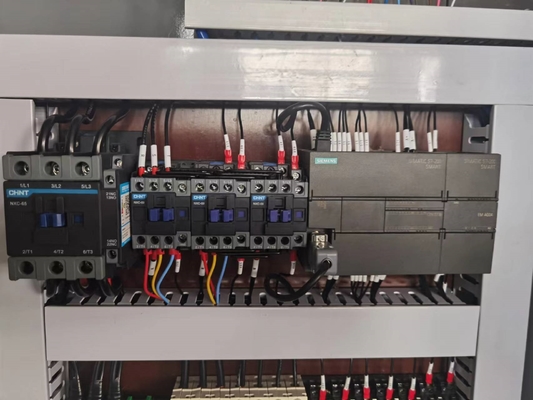

قسم التحكم PLC يتبنى Siemens المعدات الكهربائية تعتمد Chint

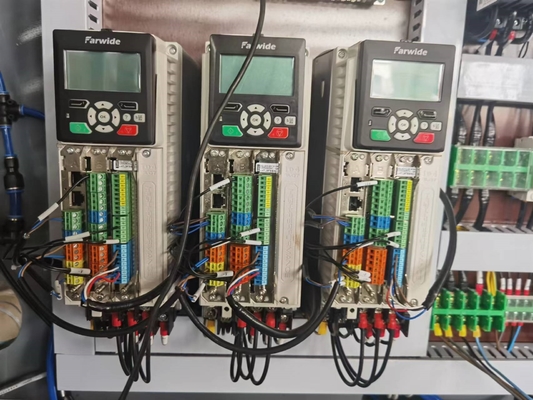

التحكم في القيادة باستخدام ثلاثة محركات أقراص Shenzhen Hongyuan

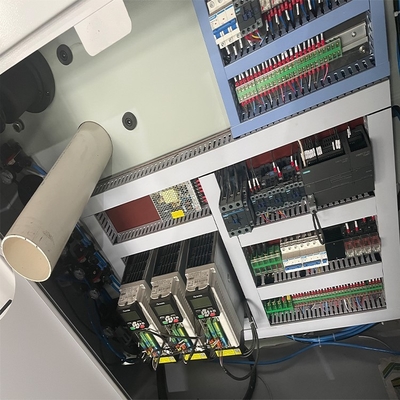

قسم صندوق التوزيع

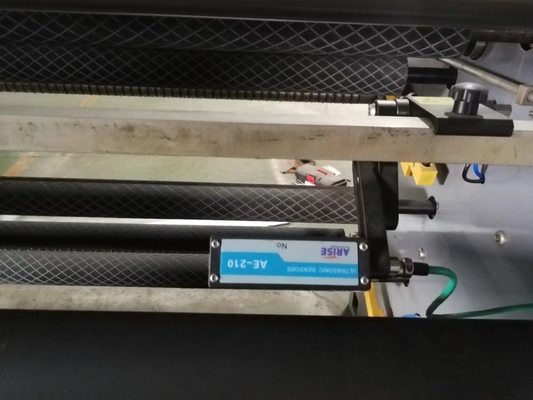

نظام التصحيح
تصحيح محاكاة باستخدام الخفافيش

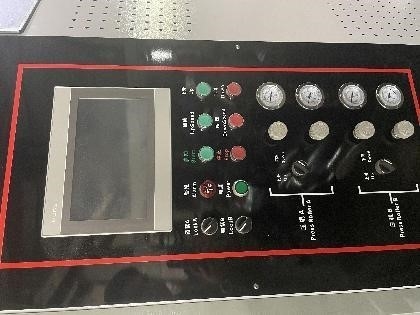

قسم العمليات
تتبنى شاشة اللمس وضع 7 بوصة المتصل Kunlun
المفتاح يتبنى سنايدر
يتم التحكم في تنظيم ضغط الهواء بواسطة صمام تنظيم دقيق
5.
دورة التسليم: خلال 35 يوم عمل.
