تفاصيل المنتج:
|
| نوع المادة: | مادة ملفوفة PET ، BOPP ، BOF ، PE ، OPP | سمك المادة: | 0.012-0.5 مم (غشاء) |
|---|---|---|---|
| أقصى عرض للمواد الخام: | 1400 ملم | عرض سطح لفة: | 1150 ملم |
| عرض القطع: | 10-1100 مم | بكرة أنبوب الأساسية: | 3 أنبوب ورقي |
| أقصى قطر للملف: | 600 ملم | السرعة القصوى: | 300 متر / دقيقة |
| سرعة القطع: | 10-300 متر / دقيقة | إجمالي الطاقة لإمدادات الطاقة: | 12.5 كيلو واط |
| الوزن الكلي: | 4200 كجم | الابعاد الكلية: | 3200 في الطول و 2600 في العرض و 1500 مم في الارتفاع |
| إبراز: | HJ-1100A-III آلة الترجيع والتقطيع,آلة التقطيع والتقطيع 1100mm,آلة الترجيع والتقطيع PET |
||

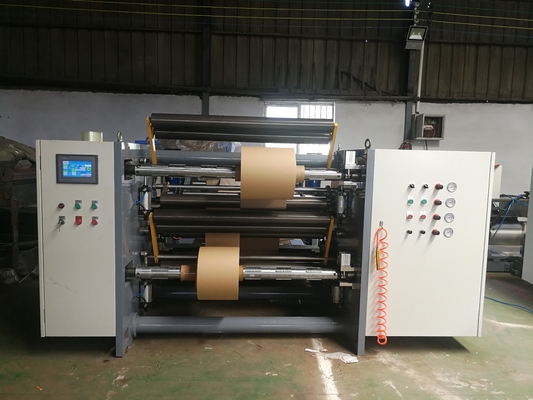

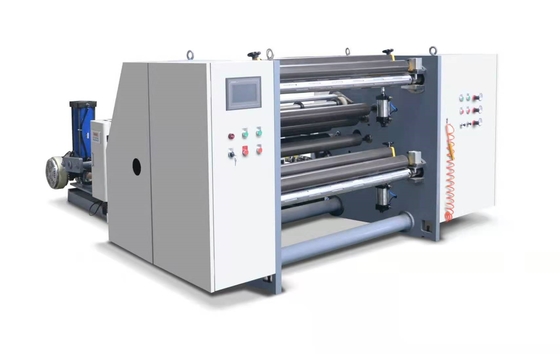

HJ-1100A-III ثلاثة مؤازرة أوتوماتيكية بالكامل آلة حز بالشد
1 ، مؤشرات المعلمة:
1. نوع المادة: PET ، BOPP ، BOF ، PE ، OPP وغيرها من المواد المدلفنة ؛
2. سمك المادة: 0.012-0.5 مم (فيلم) ؛30-450 جم (ورق)
3. الحد الأقصى لقطر المواد الخام: 1400 مم
4. قلب أنبوب المواد الخام: أنبوب ورقي 3 بوصة
5. أقصى عرض للمواد الخام: 1100 مم
6. لفة عرض السطح: 1150mm
7. عرض القطع: 10-1100 مم
8. قلب أنبوب اللف: أنبوب ورقي 3 بوصة ؛
9. أقصى قطر للملف: 600 مم
10. السكتة الدماغية تصحيح الانحراف الكلي: 150mm
11. السرعة القصوى: 300 متر / دقيقة
12. سرعة القطع: 10-300 متر / دقيقة
13. إجمالي إمدادات الطاقة: 12.5 كيلو واط
14. الوزن الإجمالي: حوالي 4200 كجم
15. الأبعاد الخارجية: 3200 طويل ، 2600 عرض ، 1500 ملم ارتفاع
| جزء اسم | المواصفات والنموذج | كمية | ماركة |
| 45 # إطار فولاذي | سمك لوحة الحائط الصافي 40 مم | 1 زوج | |
| رمح قابل للنفخ 3 بوصة | 2 قطعة | ||
| قضيب الجر الرئيسي | φ 120 * 1150 مم | 1 قطعة | |
| اسطوانة الجر المطاط الرئيسية البولي يوريثين | φ 120 * 1150 مم | 1 قطعة | |
| الأسطوانة دليل الألومينا الصلبة | Φ 75 * 1150 مم | 13 قطعة | |
| مضاعفات متعرجة | 3.7 كيلو واط | 2 مجموعات | قسم التجميل |
| مضاعفات الجر | 3.7 كيلو واط | 1 مجموعة | قسم التجميل |
| يتم استخدام فرامل المسحوق المغناطيسي للفك | 20 كجم | وحدة 1 | |
| نفايات تهب حافة مروحة | 1.1 كيلو واط | وحدة 1 | وشى |
| تحمل | 1 دفعة | HRB | |
| مكونات تعمل بالهواء المضغوط | 1 دفعة | ||
| drvie | 3.7 كيلو واط | 3 وحدات | شنتشن هونغ يوان |
| تصحيح الانحراف بالموجات فوق الصوتية | 1 مجموعة | الخفافيش | |
| ماجستير تحكم برمجة PLC | وحدة المعالجة المركزية | 1 قطعة | سيمنز |
3 ، وصف وظيفي لكل جزء:
1. قسم الجر:
1. يتم تشغيل أسطوانة الجر بواسطة محرك مؤازر 3.7KW.
2. جهاز إعادة تدوير حواف النفايات:
استخدم مروحة لتفجير النفايات والنفايات ، وسيقوم العميل بتجهيز صندوق شبكي للتجميع.

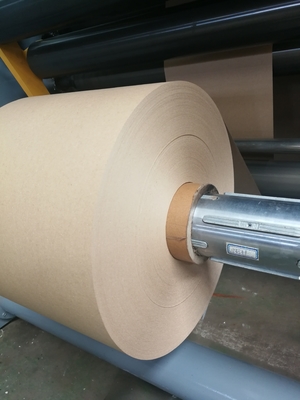

3. آلية اللف: (يتم تحديد الطرف الأيسر أو الأيمن للمنتج النهائي من قبل العميل عند تقديم الطلب)
1. يتم لف مادة القطع بشكل مستقل باستخدام كلا المحورين العلوي والسفلي ، ويستخدم سكين القطع سكينًا مستقيمًا للحز (6 أزواج)
2. أعمدة اللف العلوية والسفلية لكل منها محرك مؤازر 3.7KW مع عمود تمدد هوائي.يتم التحكم في شد اللف تلقائيًا بواسطة Siemens PLC بناءً على قطر الملف الحالي ، مما يضمن أن المواد النهائية نظيفة عند قطع العديد من الشقوق.جميع أوجه نهاية الملف مسطحة ، ويتم اختيار تسطيح سطح القرص بحرية بواسطة بكرة الضغط الهوائية وأسطوانة الضغط بالوزن الذاتي للقطع.يمكن التحكم في إحكام الطبقات الداخلية والخارجية للملف النهائي ، وهي طريقة لف حلزونية.مع استمرار زيادة قطر اللف ، تتحكم شركة Siemens PLC تلقائيًا في سرعة محرك سيرفو المتعرج لتقليلها.
5. جهاز التفريغ
اعتماد هيكل تغذية أوتوماتيكي هيدروليكي متصل بدون عمود
(1) مجموعة واحدة من محرك التصحيح التناظري
(2) سكة توجيه 25 موديل 4 قطع
(3) تم استخدام زوج واحد من الفولاذ عالي الجودة في الممر التذكاري السميك 40
(4) 1 زوج من أذرع الرفع المتأرجحة
(5) اسطوانة 140X63 زوج واحد
(6) تعتمد فرامل التفريغ زوجًا واحدًا من المكابح الهوائية

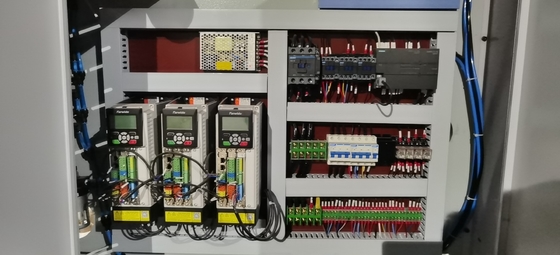

تتبنى المعدات الكهربائية
تستخدم Chint Group للأجهزة الكهربائية منخفضة الجهد ، وتستخدم Snyder لمفاتيح الأزرار ، وتستخدم Siemens في PLC ، ويتم التحكم في نظام تشغيل الجهاز بالكامل
قسم التحكم PLC يتبنى Siemens المعدات الكهربائية تعتمد Chint
التحكم في القيادة باستخدام ثلاثة محركات أقراص Shenzhen Hongyuan
قسم صندوق التوزيع
نظام التصحيح
تصحيح محاكاة باستخدام الخفافيش
قسم العمليات

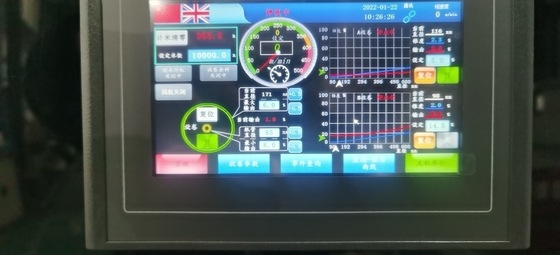

تتبنى شاشة اللمس وضع 7 بوصة المتصل Kunlun
المفتاح يتبنى سنايدر
يتم التحكم في تنظيم ضغط الهواء بواسطة صمام تنظيم دقيق
5.
دورة التسليم: خلال 35 يوم عمل.
