تفاصيل المنتج:
|
| نوع المادة: | مادة ملفوفة PET ، BOPP ، BOF ، PE ، OPP | سمك المادة: | 0.012-0.5 مم (غشاء) |
|---|---|---|---|
| أقصى عرض للمواد الخام: | 1400 ملم | عرض سطح لفة: | 1150 ملم |
| عرض القطع: | 10-1100 مم | بكرة أنبوب الأساسية: | 3 أنبوب ورقي |
| أقصى قطر للملف: | 600 ملم | السرعة القصوى: | 300 متر / دقيقة |
| سرعة القطع: | 10-300 متر / دقيقة | إجمالي الطاقة لإمدادات الطاقة: | 12.5 كيلو واط |
| الوزن الكلي: | 4200 كجم | الابعاد الكلية: | 3200 في الطول و 2600 في العرض و 1500 مم في الارتفاع |
| إبراز: | آلة الشد والتقطيع الأوتوماتيكية بالكامل,آلة الحز عالية السرعة 0.5 مم,آلة الشد الأوتوماتيكية 1150 مم |
||

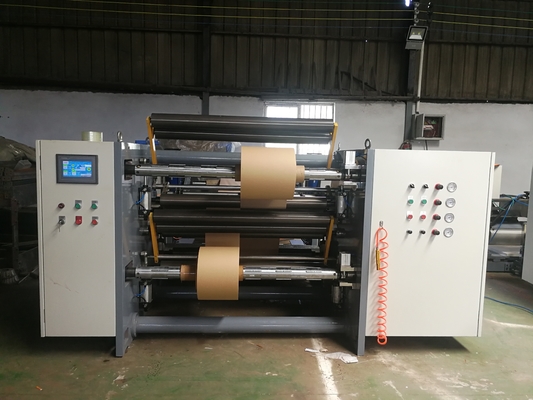

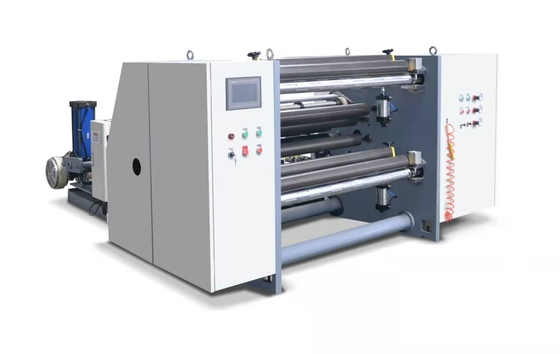

HJ-D1100- III آلة حز ذات ثلاث مؤازرات أوتوماتيكية بالكامل
1 ، مؤشرات المعلمة:
1. نوع المادة: PET ، BOPP ، BOF ، PE ، OPP وغيرها من المواد المدلفنة ؛
2. سمك المادة: 0.012-0.5 مم (فيلم) ؛30-450 جم (ورق)
3. الحد الأقصى لقطر المواد الخام: 1400 مم
4. قلب أنبوب المواد الخام: أنبوب ورقي 3 بوصة
5. أقصى عرض للمواد الخام: 1100 مم
6. لفة عرض السطح: 1150mm
7. عرض القطع: 10-1100 مم
8. قلب أنبوب اللف: أنبوب ورقي 3 بوصة ؛
9. أقصى قطر للملف: 600 مم
10. السكتة الدماغية تصحيح الانحراف الكلي: 150mm
11. السرعة القصوى: 300 متر / دقيقة
12. سرعة القطع: 10-300 متر / دقيقة
13. إجمالي إمدادات الطاقة: 12.5 كيلو واط
14. الوزن الإجمالي: حوالي 4200 كجم
15. الأبعاد الخارجية: 3200 طويل ، 2600 عرض ، 1500 ملم ارتفاع
| جزء اسم | المواصفات والنموذج | كمية | ماركة |
| 45 # إطار فولاذي | سمك لوحة الحائط الصافي 40 مم | 1 زوج | |
| رمح قابل للنفخ 3 بوصة | 2 قطعة | ||
| قضيب الجر الرئيسي | φ 120 * 1150 مم | 1 قطعة | |
| اسطوانة الجر المطاط الرئيسية البولي يوريثين | φ 120 * 1150 مم | 1 قطعة | |
| الأسطوانة دليل الألومينا الصلبة | Φ 75 * 1150 مم | 13 قطعة | |
| مضاعفات متعرجة | 3.7 كيلو واط | 2 مجموعات | قسم التجميل |
| مضاعفات الجر | 3.7 كيلو واط | 1 مجموعة | قسم التجميل |
| يتم استخدام فرامل المسحوق المغناطيسي للفك | 20 كجم | وحدة 1 | |
| نفايات تهب حافة مروحة | 1.1 كيلو واط | وحدة 1 | وشى |
| تحمل | 1 دفعة | HRB | |
| مكونات تعمل بالهواء المضغوط | 1 دفعة | ||
| drvie | 3.7 كيلو واط | 3 وحدات | شنتشن هونغ يوان |
| تصحيح الانحراف بالموجات فوق الصوتية | 1 مجموعة | الخفافيش | |
| ماجستير تحكم برمجة PLC | وحدة المعالجة المركزية | 1 قطعة | سيمنز |
| شاشة لمس ملونة حقيقية مقاس 7 بوصات | TPC1061Ti | 1 قطعة | بكين كونلون تونغشي |
| تحويلة تقريبية | 1 قطعة | اليابان OMRON | |
| جهاز الجهد المنخفض | 1 دفعة | شنايدر | |
| تبديل امدادات الطاقة | S100-24 | 1 قطعة | يعني جيدا |
3 ، وصف وظيفي لكل جزء:
1. قسم الاسترخاء:
1. يعتمد فك اللفة على رف تغذية هوائي بدون عمود ، وهو مناسب للتشغيل الفردي.اعتماد شكل عمود نفخ خاص ، فإنه لا يتلف الجدار الداخلي لنواة الأنبوب.
2. هناك ثلاثة أوضاع للتبديل الحر لشد تفكيك اللفة: وضع التحكم الأوتوماتيكي في التوتر المستمر بحلقة مغلقة مستشعر الضغط ، وضع التحكم التلقائي في التوتر المستمر بدون مستشعر الضغط ، ووضع التحكم في التوتر اليدوي.
3. يتم الكشف عن قطر فك اللفة تلقائيًا بواسطة مفتاح القرب في عمود نقل فك اللفة ، دون الحاجة إلى إدخال سمك المادة.يمكن ضبط قطر فك اللفة المتبقي على الإبطاء والتوقف تلقائيًا ، مما يجعله مناسبًا لاستقبال الملف التالي.
4. مُجهزة بآلية لضبط تحرير وشد الحواف يدويًا ، مع نطاق ضبط يبلغ ± 10 مم.
5. يقوم نظام تصحيح الانحراف الأوتوماتيكي بتصحيح حافة الفيلم أو الورقة تلقائيًا.
ثانيًا.قسم الجر:
1. يتم تشغيل أسطوانة الجر بواسطة محرك مؤازر 3.7KW.
ثالثا.جهاز إعادة تدوير حواف النفايات:
استخدم مروحة لتفجير النفايات والنفايات ، وسيقوم العميل بتجهيز صندوق شبكي للتجميع.

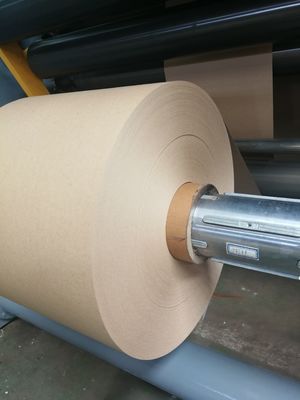

4. آلية اللف: (يتم تحديد التفريغ الأيسر أو الأيمن للمنتجات النهائية من قبل العميل عند الطلب)
1. استخدم كلا المحورين العلوي والسفلي لتدحرج مادة القطع بشكل مستقل.
2. لكل من أعمدة اللف العلوية والسفلية محرك سيرفو 3.7KW لتشغيل عمود الانزلاق الهوائي.يتم التحكم في شد اللف عن طريق اثنين من الصمامات التناسبية للتحكم الكهربائي SMC الياباني ، ويتحكم PLC تلقائيًا في التوتر بناءً على قطر الملف الحالي ، بحيث لا يكون هناك عامل سمك المادة عند قطع الشقوق المتعددة.جميع أوجه نهاية الملف مسطحة ، ويتم اختيار تسطيح سطح القرص بحرية بواسطة بكرة الضغط الهوائية وأسطوانة الضغط بالوزن الذاتي.يمكن التحكم في إحكام الطبقات الداخلية والخارجية للملف النهائي ، وهي طريقة لف حلزونية.مع استمرار زيادة قطر اللف ، يتحكم PLC تلقائيًا في سرعة محرك سيرفو المتعرج لتقليله.
6. سكين التقطيع يستخدم سكين دائري للحز (6 أزواج) ، بسكين هوائي اختياري (320 يوان لكل قطعة)

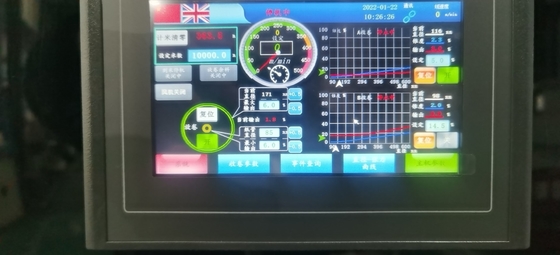

تتبنى شاشة اللمس Beijing Kunlun Tongshi مقاس 7 بوصات

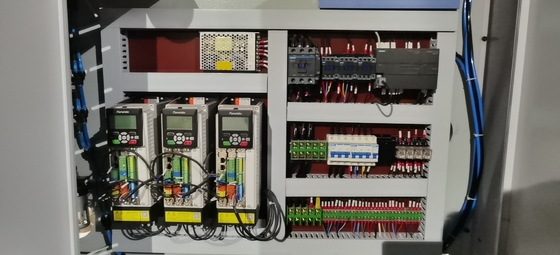

الأجهزة الكهربائية الرئيسية3 محركات Hongyuan ، Siemens PLC من ألمانيا

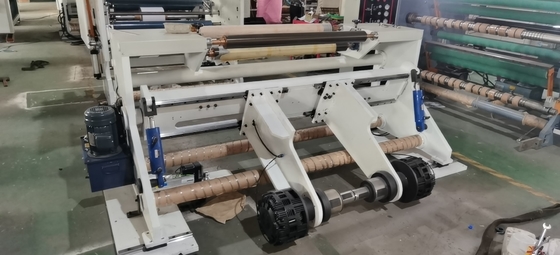

رف التفريغ شافتلسرف تغذية أوتوماتيكي هيدروليكي ، محطة هيدروليكية ، 4 أسطوانات زيت ، 8 قضبان توجيه ، زوج واحد من فرامل الهواء ، زوج واحد من الأقماع العلوية ، 3 قضبان ألمنيوم ، ومجموعة واحدة من تصحيح الخفاش
اقتباس
(1) سعر بيع HJ-D1100 هو 136600 يوان ، والأسعار المذكورة أعلاه تشمل الضرائب وتكاليف الشحن
(2) طريقة الدفع ؛بعد توقيع العقد يتم سداد 30٪ مقدم و 60٪ قبل الشحن.بعد التصحيح والقبول ، سيتم دفع نسبة 10٪ المتبقية
(3) وقت التسليم ؛حوالي 35 يومًا ، يتم تأكيد وقت التسليم المحدد من خلال توقيع العقد.
(4) فترة الضمان ؛سنة واحدة.
