تفاصيل المنتج:
|
| نوع المادة: | PET ، BOPP ، BOF ، PE ، OPP الطباعة وغيرها من المواد مثل لفة ؛ | سمك المادة: | 30-450 جم (ورق) |
|---|---|---|---|
| أقصى عرض للمواد الخام: | 1300 مم | عرض سطح لفة: | 1350 ملم |
| عرض القطع: | 20-1300 مم | بكرة أنبوب الأساسية: | أنبوب ورقي مقاس 3 بوصات ؛ باستخدام مهاوي توسعة غاز Duluo |
| أقصى قطر للملف: | 800 مم | السرعة القصوى: | 450 متر / دقيقة |
| سرعة القطع: | 10-400 متر / دقيقة | إجمالي الطاقة لإمدادات الطاقة: | 12 كيلو واط |
| الوزن الكلي: | 4200 كجم | الابعاد الكلية: | 2414 في الطول و 3890 في العرض و 1720 ملم في الارتفاع |
| سماكة: | 0.012-0.5 مم (غشاء) | ||
| إبراز: | آلة الترجيع بالقطع الأوتوماتيكية بالشد,آلة قص لفة القماش غير المنسوج,آلة قطع التوتر 1300 مم |
||
HJ-C1300- III آلة حز ذات ثلاث مؤازرات أوتوماتيكية بالكامل
آلة قطع التوتر التلقائي
1 ، مؤشرات المعلمة:
1. نوع المادة: لفة مثل المواد مثل ذاتية اللصق ، الورق ، الأقمشة غير المنسوجة ، الطباعة المركبة ، إلخ ؛
2. سمك المواد.30-450 جم (ورق)
3. أقصى عرض للمواد الخام: 1300 مم
4. عرض سطح لفة: 1350mm
5. عرض القطع: 15-1300 مم
6. قلب أنبوب اللف: أنبوب ورقي مقاس 3 بوصات ؛ باستخدام مهاوي توسعة غاز Duluo
7. أقصى قطر للملف: 1000 مم
8. السرعة القصوى: 600 متر / دقيقة
9. سرعة القطع: 10-600 متر / دقيقة
10. إجمالي إمدادات الطاقة: 25KW
11. الوزن الإجمالي: حوالي 5400 كجم
12. الأبعاد الخارجية: 3600 في الطول و 2650 في العرض و 1950 ملم في الارتفاع
| جزء اسم | المواصفات والنموذج | كمية | ماركة |
| 45 # إطار فولاذي | سمك لوحة الحائط الصافي 40 مم | 1 زوج | |
| رمح قابل للنفخ 3 بوصة | تصفيح لوه | 2 قطعة | |
| قضيب فولاذي أسطوانة الجر الرئيسي تصفيح | φ 200 * 1350 مم | 1 قطعة | |
| اسطوانة الجر المطاط الرئيسية البولي يوريثين | φ 180 * 1350 مم | 1 قطعة | |
| الأسطوانة دليل الألومينا الصلبة | Φ 125 * 1350 مم | 10 قطع | |
| مضاعفات متعرجة | 7.5 كيلو واط | 2 مجموعات | قسم التجميل |
| مضاعفات الجر | 7.5 كيلو واط | 1 مجموعة | قسم التجميل |
| يقود | 7.5 كيلو واط | 3 وحدات | |
| نفايات تهب حافة مروحة | 1.5 كيلو واط | وحدة 1 | وشى |
| تحمل | 1 دفعة | HRB | |
| مكونات تعمل بالهواء المضغوط | 1 دفعة | ||
| سكين دائري يعتمد | 8 وحدات | شنتشن هونغ يوان | |
| ماجستير تحكم برمجة PLC | وحدة المعالجة المركزية | 1 قطعة | سيمنز |
| شاشة لمس ملونة حقيقية مقاس 10 بوصات | TPC1061Ti | 1 قطعة | بكين كونلون تونغشي |
| تحويلة تقريبية | 1 قطعة | اليابان OMRON | |
| جهاز الجهد المنخفض | 1 دفعة | شنايدر | |
| تبديل امدادات الطاقة | S100-24 | 1 قطعة | يعني جيدا |
3 ، وصف وظيفي لكل جزء:
1. قسم الجر:
1. يتم تشغيل أسطوانة الجر بواسطة محرك مؤازر 7.5KW.
2. جهاز إعادة تدوير حواف النفايات:
استخدم مروحة لتفجير النفايات والنفايات ، وسيقوم العميل بتجهيز صندوق شبكي للتجميع.
ثالثا.آلية اللف: (يتم تفريغ المنتج النهائي ميكانيكياً)
1. يتم لف مادة القطع بشكل مستقل باستخدام كلا المحورين العلوي والسفلي ، ويستخدم سكين القطع سكينًا دائريًا للحز (8 أزواج)
2. أعمدة اللف العلوية والسفلية لكل منها محرك مؤازر 7.5KW مع عمود تمدد هوائي.يتم التحكم في شد اللف تلقائيًا بواسطة Siemens PLC بناءً على قطر الملف الحالي ، مما يضمن أن المواد النهائية نظيفة عند قطع العديد من الشقوق.جميع أوجه نهاية الملف مسطحة ، ويتم اختيار تسطيح سطح القرص بحرية بواسطة بكرة الضغط الهوائية وأسطوانة الضغط بالوزن الذاتي للقطع.يمكن التحكم في إحكام الطبقات الداخلية والخارجية للملف النهائي ، وهي طريقة لف حلزونية.مع استمرار زيادة قطر اللف ، يتحكم PLC تلقائيًا في سرعة محرك سيرفو المتعرج لتقليله.
5. جهاز التفريغ
اعتماد هيكل التغذية الأوتوماتيكي الهيدروليكي بدون عمود
(1) زوج واحد من هيكل التفريغ
(2) مجموعة واحدة من محرك التصحيح التناظري
(3) سكة توجيه 35 موديل 8 قطع
(4) تم استخدام زوج واحد من الفولاذ عالي الجودة في الممر التذكاري السميك 40
(5) 1 زوج من أذرع الرفع المتأرجحة
(6) اسطوانة 4 أزواج
(7) زوج واحد من الأقماع العلوية غير المحورية
(8) زوج واحد من فرامل الهواء
تتبنى المعدات الكهربائية
تستخدم Chint Group للأجهزة الكهربائية منخفضة الجهد ، وتستخدم Snyder لمفاتيح الأزرار ، وتستخدم Siemens في PLC ، ويتم التحكم في نظام تشغيل الجهاز بالكامل
4 ، موقع جزء الجهاز

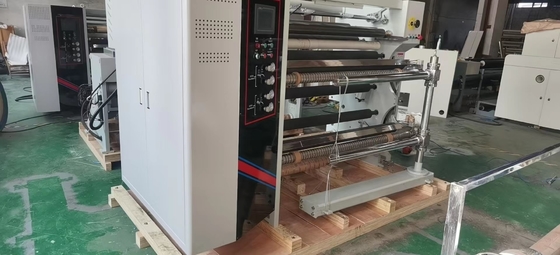

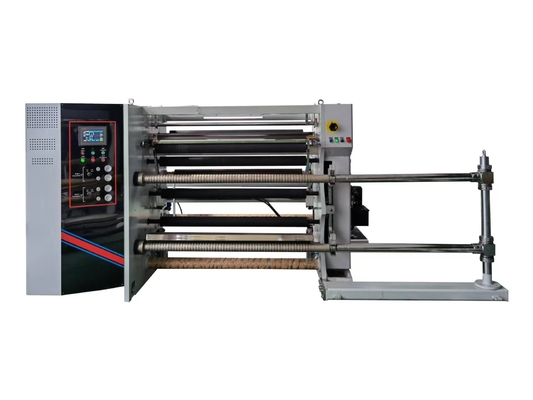

المظهر العام

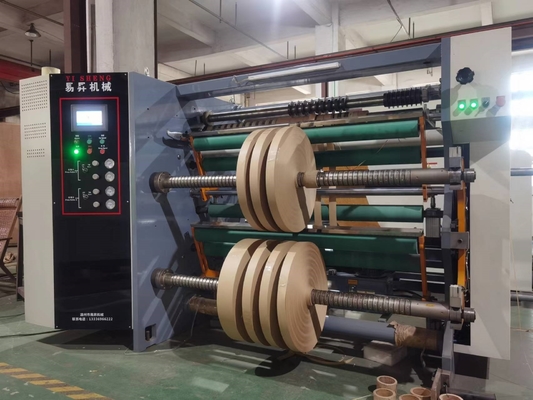

قطر اللف المركزي العلوي والسفلي 1000 مم
الرفع الأوتوماتيكي الهيدروليكي بدون رمح ، وضع المواد الموفر للعمالة ، والتشغيل البسيط

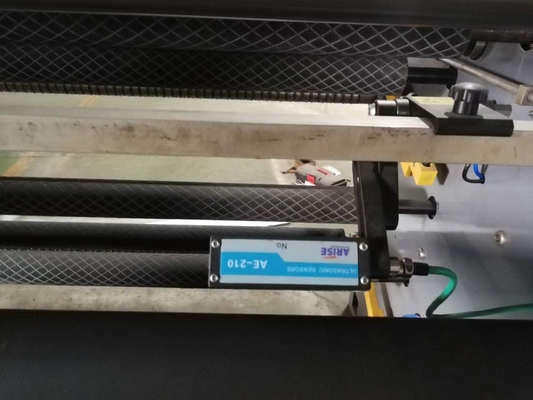

تعمل المستشعرات عالية الجودة على محاذاة النسيج وتجعل المادة مسطحة
جهاز سكين دائري ، أو جهاز سكين هوائي ، اختياري
وظيفة التحكم في التوتر

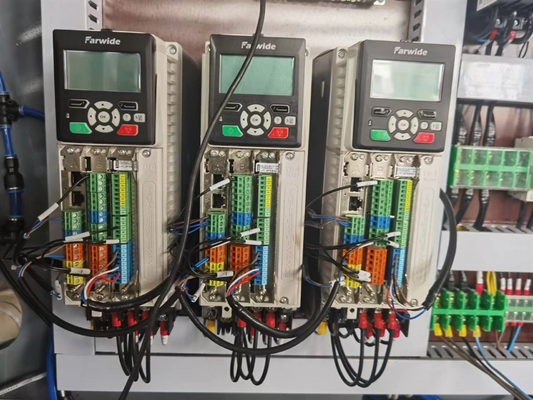

وظيفة جهاز محرك سيرفو

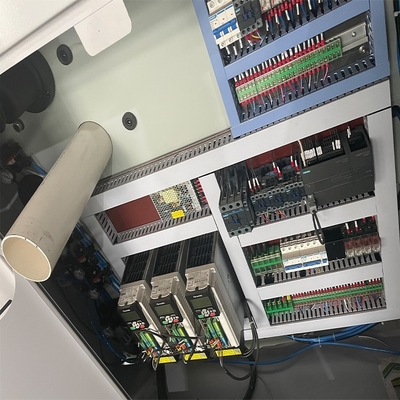

صندوق التوزيع الرئيسي المتصل
التفريغ باستخدام مخفض
محرك يتبنى Hongyuan
تتبنى PLC شركة Siemens من ألمانيا
العد التلقائي للعدادات ، إنذار وقوف السيارات ، التحكم الآلي وغيرها من الوظائف

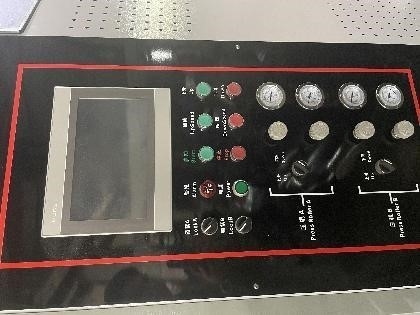

10 بوصة تعمل باللمس ، حالة كونلون متصلة
