تفاصيل المنتج:
|
| نوع المادة: | PET ، BOPP ، BOF ، PE ، OPP الطباعة وغيرها من المواد مثل لفة ؛ | سمك المادة: | 30-450 جم (ورق) |
|---|---|---|---|
| أقصى عرض للمواد الخام: | 1400 ملم | طول القطع: | 297 ملم |
| سرعة القطع: | 20-150 مرة / دقيقة | الدقة الأفقية: | ± 0.2 مم |
| إجمالي الطاقة لإمدادات الطاقة: | 11 كيلو واط | وزن الآلة: | 5000 كجم |
| الأبعاد الخارجية (L × W × H): | 9200 × 2210 × 2000 مم | ||
| إبراز: | 1300mm آلة إعادة الشق والقطع,آلة القطع العرضي BOPP بمحرك مؤازر,1400mm آلة القطع المتقاطعة |
||

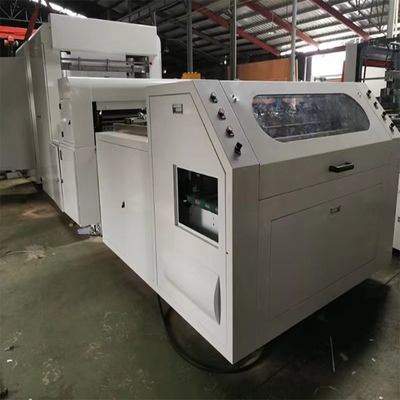

آلة القطع المتقاطعة عالية السرعة بالكمبيوتر HJ-1400
HJ-1400 آلة القطع المتقاطعة بالكمبيوتر عالية السرعة مع التحكم في محرك سيرفو 1400 مم لقطع الورق a4
الأداء والخصائص:
هذه الآلة مناسبة لقطع مواد تعبئة البراميل الكبيرة مثل أنواع مختلفة من الورق ، ذاتية اللصق ، ورق بلاستيك مركب ، وأقمشة غير منسوجة.تعتمد هذه الآلة على التحكم في محرك سيرفو لقطع بطول ثابت.يعتمد نظام النقل على التحكم المركزي مثل أجهزة الاستشعار الهوائية والكهروضوئية.تدمج هذه الآلة الضوء ، والكهرباء ، والغاز ، مع التشغيل البسيط ، ودقة القطع العالية ، والاستقرار الميكانيكي ، والضوضاء المنخفضة.(اختياري للتغذية الهوائية) تنظيم سرعة التردد المتغير للمحرك ، العد التلقائي ، إغلاق المنبه ، وظيفة تعديل الشد التلقائي بالمسحوق المغناطيسي.إنها حاليًا معدات مثالية لقطع اللفائف على نطاق واسع بجودة عالية في الصين
سمات:
1. تنظيم سرعة التردد المتغير المضيف ، نظام التحكم في شاشة اللمس PLC من باناسونيك ، العد التلقائي ، ضبط الطول التلقائي ، وقوف السيارات التنبيه ، التحكم الآلي وغيرها من الوظائف
2. يعتمد الإطار على هيكل لوح فولاذي 16mm ، ومقعد شفرة القطع العرضي يستخدم هيكل مصبوب ثقيل ، وأسطوانة التوجيه تتبنى أسطوانة توجيه من سبائك الألومنيوم المعالجة بالتوازن الديناميكي.
3. يعتمد جر تحديد موضع القيادة على هيكل عمود محرك نظام مؤازر ، وطريقة جر التغذية هي عمود مطاطي للجر بمحرك مسنن يحركه محرك
4. هذه الآلة عبارة عن جهاز قطع عرضي مثالي على الإنترنت بدقة عالية وسرعة عالية
1 ، المعلمات التقنية الرئيسية:
| نموذج | HJ-1400 |
| أقصى قطر للمواد الخام | 1400 ملم |
| أقصى عرض للقطع | 1100 ملم |
| طول القطع | 297 ملم |
| سرعة القطع | 20-150 مرة / دقيقة |
| الدقة الأفقية | ± 0.2 مم |
| إجمالي الطاقة لإمدادات الطاقة | 11 كيلو واط |
| وزن الآلة | 5000 كجم |
| الأبعاد الخارجية (L × W × H) | 9200 × 2210 × 2000 مم |
2. الجزء المضيف
(5) الرف يستخدم لوحة فولاذية عالية الجودة 16 #
1) جهاز الجر:
(1) النوع الهيكلي: نوع الضغط السلبي للجر النشط
(2) تعتمد قاعدة الجر على هيكل الصب (مجموعة واحدة)
(3) تستخدم أسطوانة الجر بكرات مطاطية (المواصفات: 6 قطع) φ خمسة وثمانين × 1150 مم)
(4) تعتمد طريقة الضغط على التحكم في الأسطوانة
(5) تستخدم أسطوانة توجيه ناقل الحركة بكرات توجيه من الألومنيوم (المواصفات: 12 قطعة) φ 75 × 1150 مم)
(6) يمكن شد أسطوانة توجيه النقل لأعلى ولأسفل من أجل الضبط
(7) المحرك يعتمد محرك تردد متغير غير متزامن ثلاثي الأطوار 1.5KW (Shanghai Dedong) (مجموعة واحدة)
(8) يعتمد محول التردد Geetyco 1.5kw (1 وحدة)
(9) التغذية تعتمد آلية ذراع عائمة لتخزين المواد والتخزين المؤقت.
(10) يعتمد التوتر العائم لأعلى ولأسفل طريقة الجر الهوائية
(11) بكرة التوجيه العائمة: بكرة توجيه من الألومنيوم (المواصفات: 12 قطعة) φ 75 × 1150 مم)
(12) يتم التحكم في آلية التغذية بالكامل بذكاء بواسطة مستشعرات الإزاحة.
2) آلية التغذية:
1. تعتمد بنشاط طريقة تحديد المواقع بالتحكم المؤازر
4.4kw محرك سيرفو Inviton ، سائق (1 مجموعة)
3. يعتمد نظام التحكم الصناعي بالكامل على طريقة قيادة نظام التحكم الصناعي الرقمي: المحرك الرئيسي يقود تموضع الأسطوانة النشط
4. يعتمد ناقل الحركة على حزام متزامن وآلية نقل عجلة متزامنة
5. تتبنى أسطوانة التغذية هيكل أسطوانة مطاطية ناعمة

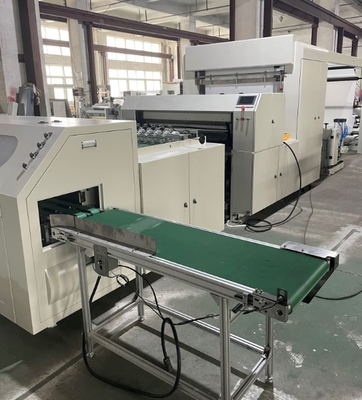

6. استخدام سيور ناقلة للنقل إلى منطقة الفرز

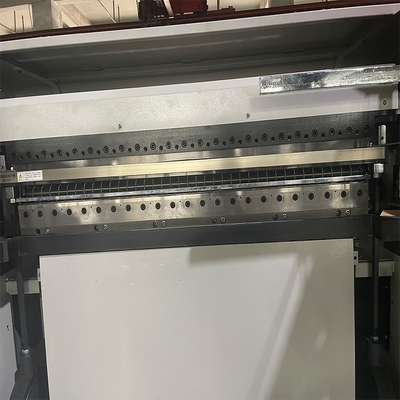

3) جهاز القطع:
(1) طريقة القطع: السكين السفلي ثابت ، السكين العلوي القطع النشط
(2) سرير القاطع يستخدم هيكل ثقيل مصبوب:
(3) سكة التوجيه الخطية (زوجان)
(4) حاوية زيت (قطعتان)
(5) يمكن إعادة تدوير زيت التشحيم
(6) السكاكين الدائرية العلوية والسفلية مصنوعة من أدوات قطع فولاذية متوازنة مستوردة (6 أزواج)
(7) أداة (المواصفات سميكة × العرض × الطول: 15 × ثمانون × 1150 مم (مشروع شنغهاي المشترك) (زوجان)
(8) وضع التشغيل: اضبط يدويًا موضع الأداة بشكل تعسفي
(9) وضع النقل الرئيسي: يتم مطابقة ناقل الحركة الرئيسي مع علبة تروس لقيادة وصلة العجلة اللامتراكزة ، ويتبادل قضيب التوصيل لتحريك أداة القطع
(10) المحرك الرئيسي يعتمد محرك التحكم في سرعة التردد المتغير في شنغهاي (1.5kw)
(11) يعتمد محول التردد Geetyco (وحدة 1.5kw 1)
(12) يعتمد ناقل الحركة على آلية نقل ذات عجلة متزامنة
(13) عجلة غريب الأطوار (مجموعتان)
(14) ربط قضيب (2 قطعة)

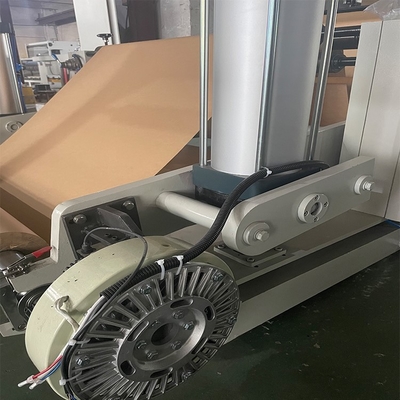

(15) جهاز تفريغ المواد ؛التغذية الهوائية مع رف تفريغ العمود ، التكوين القياسي ؛مجموعة واحدة من 1100 عمود تمدد هوائي ، 2 أسطوانة 160 * 300 ، مجموعة واحدة من مسحوق مغناطيسي 10 كجم ، مجموعة واحدة من نظام تصحيح الانحراف ، بإجمالي مجموعة واحدة

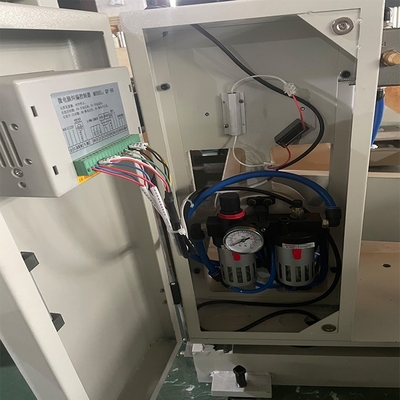

3. جزء التحكم الكهربائي: (التحكم والمضيف متصلان بالتوازي) الآلة بأكملها تعتمد نظام التحكم الصناعي Panasonic PLC ، ويتم التحكم في شاشة اللمس بواسطة Taiwan Weilun
(1) يتم التحكم في نظام التحكم في هذا الجهاز تقريبًا بواسطة المضيف.
(2) تحكم المضيف: بما في ذلك التحكم في المحرك الرئيسي ، والتحكم في الجر ، والتحكم في التغذية ، والتحكم في القطع.
(3) التحكم العائم: مع نطاق سرعة واسع ، فإنه يتمتع بأداء جيد في كل من السرعات المنخفضة والعالية.
(4) مجهزة بعداد عداد إلكتروني للعد ؛اغلاق الانذارطول ثابت تلقائي ووظائف نقطة الدخول والإشارة.
(5) يتم اختيار المكونات الكهربائية المذكورة أعلاه من Chint ؛التبديل المحدد من ماركة شنايدر
4. مرافق الدعم: (المستخدم المسؤول)
(1) مزود الطاقة: مفتاح هواء بأربعة أسلاك ثلاثي الأطوار: جهد 380 فولت / 50 هرتز
