2 ، وصف وظيفي لكل جزء:

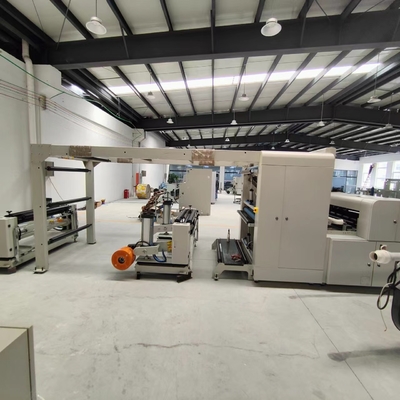

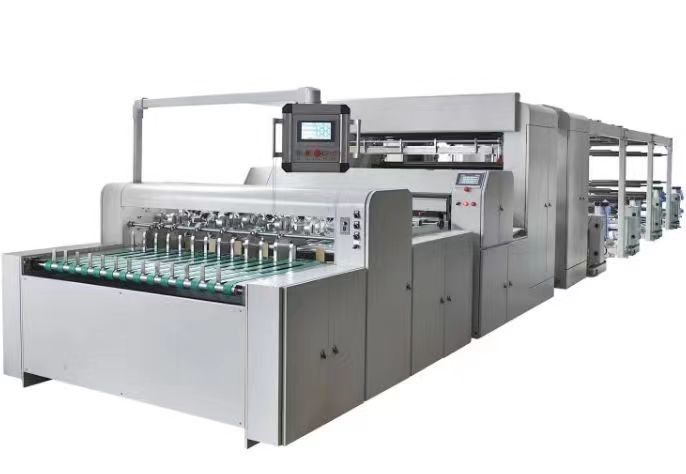

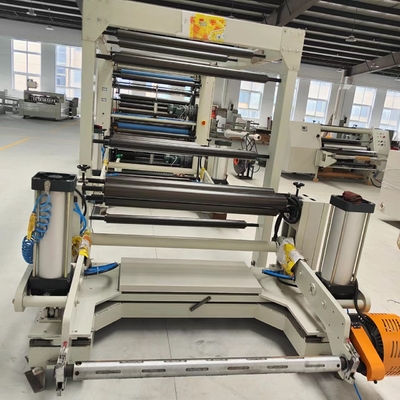

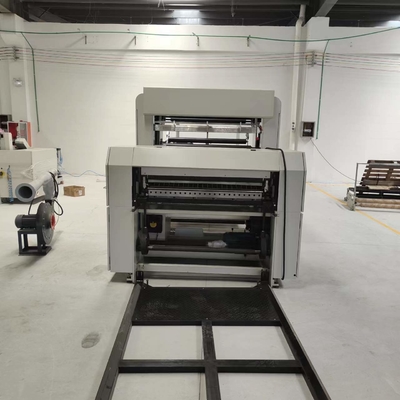

1. قسم الفك:
1. يعتمد فك اللفة على رأس مخروطي هيدروليكي بدون عمود ، مما يجعله مناسبًا للتشغيل الفردي.اعتمادًا على شكل علوي مخروطي خاص ، فإنه لا يتلف الجدار الداخلي لقلب الأنبوب.إن أجهزة قفل غلاف التمدد الميكانيكي مقاس 3 بوصات و 6 بوصات متينة ومتينة.يتم التحكم هيدروليكيًا في أذرع التثبيت اليمنى واليسرى بواسطة سكة التوجيه الخطية ذات الأخدود المتوافق.يتم فصل أسطوانتي التثبيت الهيدروليكي ، من اليسار إلى اليمين ، في وقت واحد ، مما يجعل عملية التثبيت مريحة للغاية.
2. يمكن أن تتحمل أسطوانتان هيدروليكيتان للتحميل والتفريغ للزيت وزن 3 أطنان من المواد الخام ، مما يوفر القوى العاملة ويقصر وقت التحميل والتفريغ.
3. يتم الكشف عن قطر فك اللفة أوتوماتيكياً عن طريق مفتاح القرب في عمود نقل فك اللفة ، ولا توجد حاجة لإدخال سماكة المادة.يمكن ضبط قطر تفكيك اللفة المتبقي بحيث يبطئ ويتوقف تلقائيًا ، مما يجعل من السهل استقبال لفة المواد التالية.يعتمد شد التفكيك على وضع التحكم التلقائي في التوتر المستدقي المستدق للحلقة المغلقة من خلال Siemens PLC.
4. مُجهزة بآلية لضبط حواف التحرير والشد يدويًا ، مع نطاق ضبط يبلغ ± 20 مم.
5. يتم تصحيح المواد أوتوماتيكياً عن طريق نظام تصحيح الإنحراف الأوتوماتيكي.يتبنى الإطار بأكمله نوعًا من سكة التوجيه حركة يسارًا ويمينًا ، والجزء المتحرك يعتمد قضيبًا لولبيًا ملولبًا ، والذي يتم دفعه إلى اليسار واليمين بواسطة محرك مؤازر لتحقيق تصحيح الانحراف التلقائي.
8. يعتمد فك اللفة على الفرامل الهوائية.
يجب التحكم فيه بواسطة صمام تناسبي دقيق SMC.

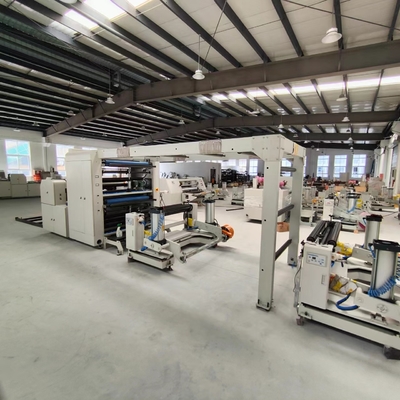

4 ، جزء المضيف:
1. يعتمد الرف على مصبوبات عالية الجودة 80 # في هيكل إطار ، والآلة بأكملها مدعومة بأنابيب فولاذية مجوفة غير ملحومة.العوارض الأفقية والمستقيمة مجزأة في المنتصف لسهولة التفكيك والنقل.
2. يعتمد المضيف مزيجًا من محرك سيرفو ونسبة سرعة عجلة متزامنة للنقل.
3. جهاز الجر يعتمد أسلوب الجر النشط والضغط الهوائي.يقود محرك سيرفو أسطوانة المرآة للسحب بفعالية.
4. الآلة بأكملها تعتمد تحكم محرك سيرفو مغلق الحلقة.
5 ، نشمر القسم:
1. اللف يعتمد هيكل مزدوج من لف السطح واللف المركزي ، مع لف أمامي وخلفي على شكل لف محور A / B.يقود المحرك المخفض إلى الرياح (أو يمكن أيضًا إعادة لف المحور المفرد)
2. الذراع الميكانيكية المتعرجة تتبنى هيكل سكة التوجيه الخطي ذي الأخدود المتوافق المستورد
3. مبدأ شكل لف السطح ، مع عمود اللف المرتبط بإحكام على العمود الفولاذي من أجل اللف المتزامن (يتم تحريك العمود الفولاذي بشكل سلبي)
4. يتم تشغيل كل عمود متعرج بواسطة محرك مؤازر بقدرة 15 كيلو وات ، ويتم تعديل شد اللف بناءً على قطر لف المواد الحالي بواسطة محول تردد التحكم الأوتوماتيكي Siemens PLC لضبط شد عمود التمدد ، بحيث لا يكون هناك عامل سمك في مواد القطع المتعددة ، وجميع أوجه نهاية الملف مسطحة.
يتم تحديد تسطيح سطح القرص بحرية عن طريق التبديل بين الضغط الهوائي وضغط الوزن الذاتي ، ويمكن التحكم في إحكام الطبقات الداخلية والخارجية للملف النهائي.مع استمرار زيادة قطر اللف ، تتحكم شركة Siemens تلقائيًا في سرعة محرك سيرفو المتعرج بواسطة PLC ، مما يطيل بشكل كبير من عمر خدمة محرك سيرفو.
5. عندما تكون إعادة اللف أحادية المحور مطلوبة ، يمكن أيضًا تحديد شد المحور الكامل على شاشة اللمس ، ويتم استخدام محرك سيرفو المتعرج كوضع تحكم مخروط دوار.
6. شكل اللف والتفريغ: التفريغ الأوتوماتيكي الهيدروليكي
7. جهاز إعادة تدوير حواف النفايات: جهاز جمع الحواف يجمع حواف النفايات
