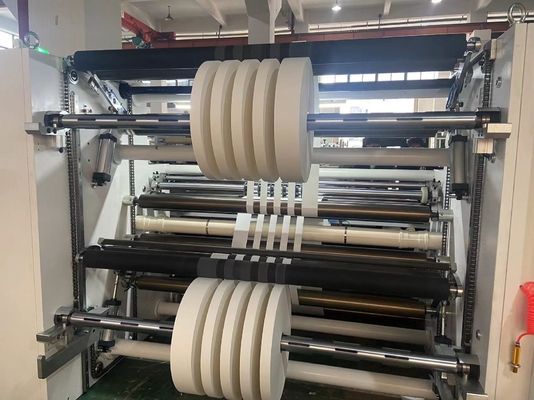

1350mm الشريط المشقق الترجيع عالية السرعة 30g / M2 ~ 350g / M2

هجرية1300A 型 电脑 高速 分切机

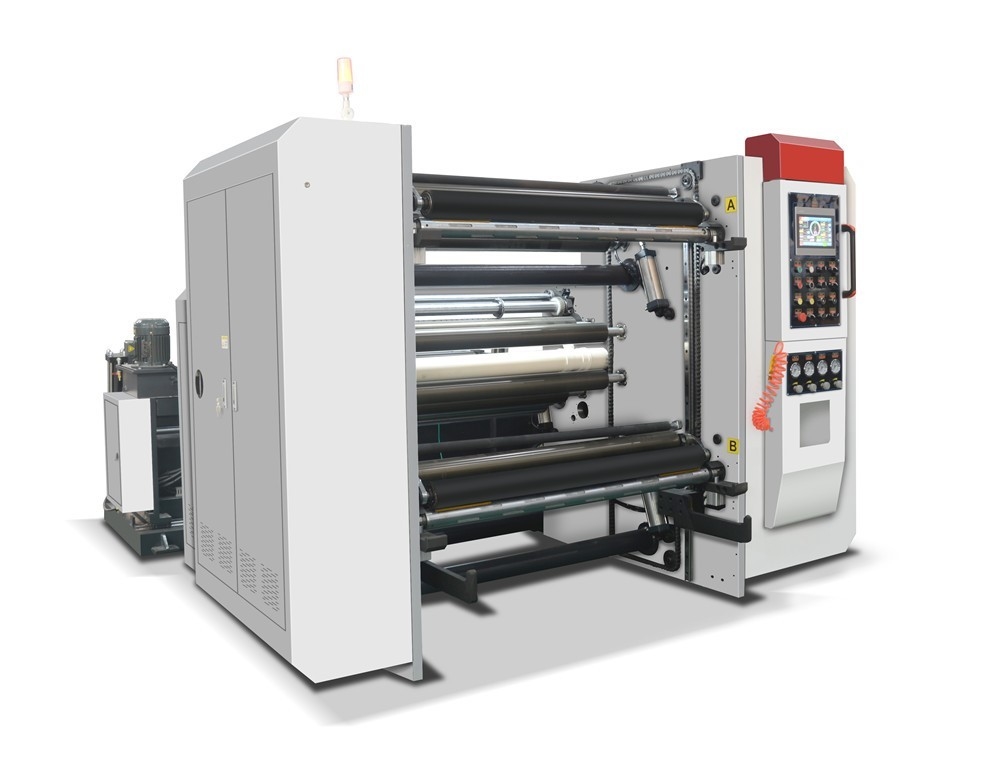

هجرية- آلة قطع عالية السرعة للكمبيوتر 1300

一، 用途:مناسب ل :

本 机 适用 于 多种 卷筒 包装 纸张 / PET / PVC، 无纺布، 不干胶 多种 卷筒 包装 材料 的 分 切. 如 各类 纸张 30-350 جم / م²(双胶纸، 纸袋纸، 白板 纸، 特种纸، 淋膜纸 等)، 纸塑 复合 材料 等.

هذه الآلة مناسبة لكثير من الورق ، مثل 30-350 جم / م²أفضل آلة قطع لفة جامبو ، ورقة وأفلام مغلفة ، PET / PVC ، لاصقة ، غير منسوجة.

二، 性能 及 特点:صفة مميزة:

1. 该机 采用 伺服 电机 三 电机 同步 控制، 自动 锥度 张力، 中心 表面 卷取 方式 ；

تستخدم الآلة التحكم في تزامن المحركات المؤازرة الثلاثة ، توتر الشريط التلقائي ، إعادة لف المركز والسطح معًا ；

2، 本 机 采用 变频 调速، 保持 加速 中 平稳 运转 ；

تستخدم الآلة سرعة ضبط التردد ، وتحافظ على تشغيل مستقر عند زيادة السرعة ；

3 ، 自动 计 米 ، 自动 停机 ، 报警 等 功能 ；

كمية العداد التلقائي ، الطول الثابت التلقائي ، توقف الماكينة تلقائيًا عندما يكون هناك إنذار ، وظيفة التحكم في التوتر التلقائي ، إلخ.

4 ، 收 卷 采用 أ ، ب 气胀 轴 结构 ، 装卸 操作 方便 ；

استخدام بكرة التغذية باستخدام عمود الهواء 3 # (قلب أنبوب الورق 76 مم)

5، 放 卷 采用 光电 式 纠 边 方式 ；

اللف باستخدام طريقة التحكم في موضع الحافة الكهروضوئية

6 ، 圆 刀 纵切 废 边 自动 排放 装置 ；

سكين دائري يقطع حافة النفايات ، ويتم إخراجه تلقائيًا بواسطة المروحة

7 ، 自动 气动 式 / 无 轴 液压 式 放 卷 配置.

عمود الهواء الأوتوماتيكي / جزء فك العمود الهيدروليكي

• 技术 参数:وحدة فك اللف:

四، 机器 配置:تكوين الجهاز:

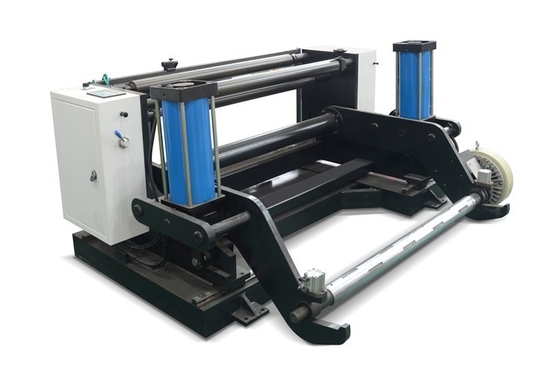

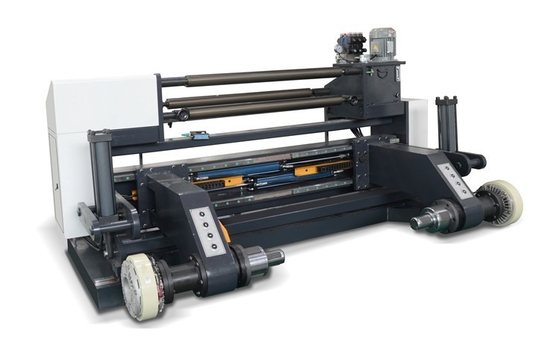

1. 放 卷 部分: 放 卷 配置 自动 式 气动 或 选配 液压 无 轴上 料 放 卷 结构

1. 机架 采用 50 # 优质 钢板 结构. 左右 移动 采用 直线 导轨.
2. 左右 移动 采用 超声波 纠偏 系统 ، 纠偏 采用 中 国产 1
3. 张力 控制: 张力 采用 磁粉 控制 20 كجم (无 轴 磁粉 为 10 كجم * 2) 1 只
4. 放 卷 最大 原材料 宽度: 1350 مم

1. الفك: يستخدم جزء الفك عمود الهواء 3 بوصة / اختر العمود الهيدروليكي

1. رف الآلة يستخدم الهيكل الصلب.تحرك حول استخدام دليل خطي.

(2) التنقل باستخدام نظام تصحيح النوع الثابت. تستخدم EPC الصين.

(3) التحكم في التوتر: ضغط استخدام التحكم في الفرامل 20 كجم (هيدروليكي 10 كجم * 2 قطعة) 1 قطعة

(4) عرض مادة الفك: 1350 مم

2. 主机 部分: 机架 采用 优质 钢板 结构

1) 驱动 和 传动 机构:

1. 采用 电机 与 减速 轮 速比 相 结合 方式
2. 主 电机 采用 中 国产 上 海丹马 伺服 电机 7.5KW
3. 变频器 采用 国产 宏远 7.5 كيلو واط

2.المهندس الرئيسي (نوع الاحتكاك السطحي): يستخدم الرف هيكل صب عالي الجودة

1) آلية السائق والقيادة:

(1) طريقة الجمع بين محرك الأسطوانة Capstan ومعدل المخفض

(2) استخدام المحرك محرك سيرفو تشينغ (7.5KW) مجموعة واحدة

(3) يستخدم محول التردد العلامة التجارية الصينية HONGYUAN 7.5kw

2) 牵引 装置:

1. 结构 型式: 主动 牵引 气动 压紧 方式
2. 驱动 方式: 主 电机 带动 主 传动轴، 主轴 带动 主动 辊 牵引
3. 压紧 方式 采用 气缸 控制

2) معدات الجر:

1. نوع الهيكل: طريقة الجر الهوائية بالضغط النشط
2. طريقة السائق: لفة المحرك الرئيسي للمحرك الرئيسي ، لفة الجر الرئيسية لمحرك المحور الرئيسي
3. طريقة الضغط تستخدم التحكم الهوائي

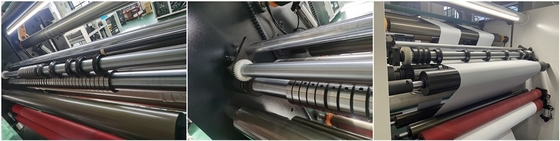

3) 分 切 装置:

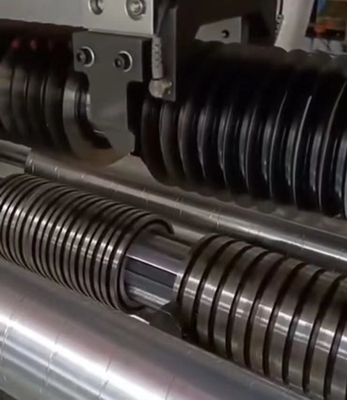

1. 采用 圆 刀 分 切 装置 结构
2. 圆 刀 采用 上海 ، 可 任意 手动 调节 10
3. 分 切 精度: ± 0.2 مم
4. 废 边 排出 系统 采用 高压 2.2KW

3) معدات الحز:

1. استخدم هيكل معدات شق السكين الدائري
2. استخدام سكين مستدير شنغهاي ، يمكن ضبط 10 قطعة بحرية
3. دقة القطع: ± 0.2 مم

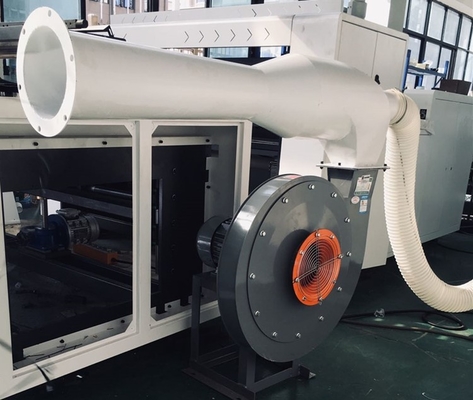

4. يعتمد نظام التفريغ الجانبي للنفايات على مروحة ضغط عالي 2.2KW

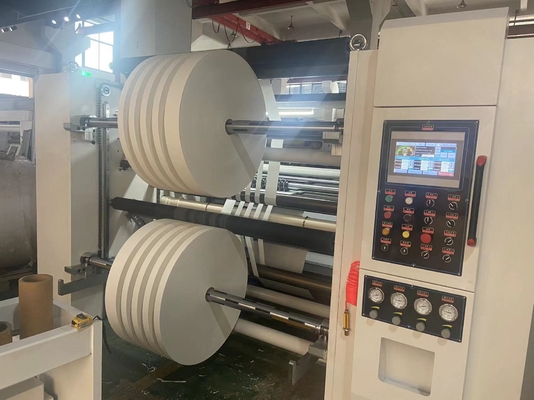

3. 收 卷 装置

结构 方式: 双 气胀 轴 收 卷 结构 方式 同时 收 卷

1. 收 卷轴 采用 键 条 式 气胀 (3 英寸 规格) 2 条
2. 收 卷 电机 采用 中 国产 上 海丹马 伺服 电机 7.5KW
3. 变频器 采用 国产 宏远 7.5 كيلو واط 2
4. 传动 方式: 采用 齿轮 传动 独立 控制 方式 2 套
5. 收 卷 最大 直径: φ 1000 مم ،
6. 收 卷 上 轴 ، 下 料 采用 自动 卸料 装置 形式 1

3.معدات اللف:

طريقة الهيكل: استخدام اثنين من عمود الهواء اللف

1. لف لفة استخدام رمح الهواء (3 بوصة المواصفات) 2 قطعة
2. استخدام المحركالصين ماركة أجهزة 7.5KW 2 قطعة
3. العاكس يستخدم 7.5KW ناقلات التحكم 2 قطعة
4. السائق: تحكم مستقل ناقل الحركة 2 مجموعة

(5) قطر اللف الأقصى: 1000 مم

(6) اثنان من رمح اللف يستخدمان جهاز تفريغ نوع المحرك الأوتوماتيكي من مجموعة واحدة

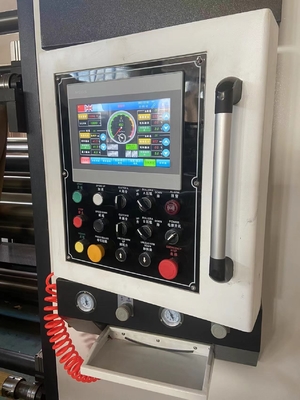

5. 控制 部分: طريقة التحكم:

采用 连体 式 控制 柜 和 配电 箱 集中 控制 1 套

1. 该机 的 控制 系统 大致 可 分为 主机 速度 控制 ، 放 卷 张力 控制 ، 收 卷 张力 调节 ، 自动 计 米 等 由 PLC 集中 控制 ، 触摸 屏 采用 台湾 威 纶 ، PLC 采用 德国 西门子 ；
2. 触摸 屏 采用 10 寸 ، 可 推拉 式 结构
3. PLC 计 长 ； 报警 停车 ； 自动 定 长.
4. 可以 予 设 分 切 长度 停机

6. 配套 设施 :( 用户 自行 负责)

1. 电源: 三相 四 线 空气 开关: 电压 380 فولت 50 هرتز
2. 气 源: 空压机 6 个 气压

إنه صندوق التحكم الكهربائي ومصدر الطاقة معًا على الجهاز 1 مجموعة

1. نظام التحكم في الماكينة بما في ذلك التحكم في سرعة المهندس الرئيسي ، والتحكم في شد اللف ، والتحكم في شد اللف ، وعد عداد السيارات ، إلخ التحكم بواسطة PLC ، وشاشة تعمل باللمس تستخدم WEINVIEW Taiwan ، PLC تستخدم Siemens Germany ؛وأنظمة تحكم أخرى (نوع الضغط الهيدروليكي)
2. شاشة تعمل باللمس تتبنى هيكل دفع وسحب 10 بوصة.
3. عداد عداد تلقائي PLC ، توقف تلقائي عند التنبيه ، طول ثابت تلقائي.
4. يمكن أن تتوقف تلقائيًا عندما تصل إلى عداد الإعداد.

6. المعدات الإضافية: (المشتري المسؤول عنها)

1. مزود الطاقة: 3phase 4 wire switch ؛380 فولت 50 هرتز
2. الهواء: ضاغط الهواء

汇总 电器 表格 主要 配置:
