هجرية—2000A 型 电脑 高速 分切机

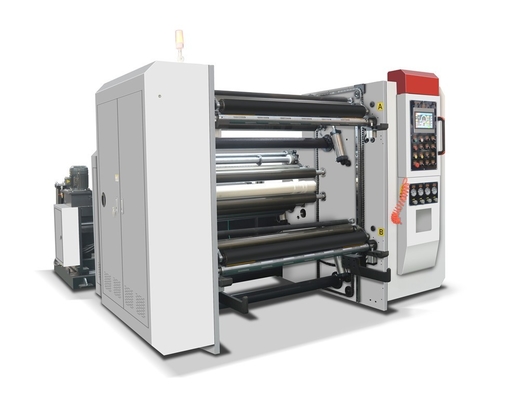

هجرية- 2000 آلة قطع عالية السرعة للكمبيوتر

一، 用途:مناسب ل :

本 机 适用 于 多种 卷筒 包装 纸张 / 无纺布 / PET / PVC 多种 卷筒 包装 材料 的 分 切. 如 各类 纸张 30-400 جم / م²(双胶纸، 纸袋纸، 白板 纸، 特种纸، 淋膜纸 等)، 纸塑 复合 材料، 无纺布 材料، 复合 材料 等.

هذه الآلة مناسبة لكثير من الورق ، مثل 30-400 جم / م²أفضل آلة قطع لفة جامبو ، ورقة وأفلام مغلفة ، PET / PVC إلخ.

二، 性能 及 特点:صفة مميزة:

1. 该机 采用 伺服 电机 三 电机 同步 控制، 自动 锥度 张力، 中心 表面 卷取 方式 ；

تستخدم الآلة التحكم في تزامن المحركات المؤازرة الثلاثة ، توتر الشريط التلقائي ، إعادة لف المركز والسطح معًا ；

2، 本 机 采用 变频 调速، 保持 加速 中 平稳 运转 ；

تستخدم الآلة سرعة ضبط التردد ، وتحافظ على تشغيل مستقر عند زيادة السرعة ；

3 ، 自动 计 米 ، 自动 停机 ، 报警 等 功能 ；

كمية العداد التلقائي ، الطول الثابت التلقائي ، توقف الماكينة تلقائيًا عندما يكون هناك إنذار ، وظيفة التحكم في التوتر التلقائي ، إلخ.

4 ، 收 卷 采用 أ ، ب 气胀 轴 结构 ، 装卸 操作 方便 ；

استخدام بكرة التغذية باستخدام عمود الهواء 3 # (قلب أنبوب الورق 76 مم)

5، 放 卷 采用 光电 式 纠 边 方式 ；

اللف باستخدام طريقة التحكم في موضع الحافة الكهروضوئية

6 ، 圆 刀 纵切 废 边 自动 排放 装置 ； 可 选配 全自动 调 刀

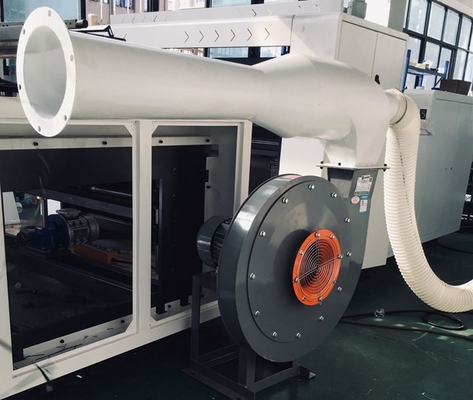

سكين دائري يقطع حافة النفايات ، ويتم إخراجه تلقائيًا بواسطة المروحة

7 ، 无 轴 液压 式 放 卷 配置.

جزء تفكيك العمود الهيدروليكي الأوتوماتيكي

• 技术 参数:وحدة فك اللف:

四، 机器 配置:تكوين الجهاز:

1. 放 卷 部分: 放 卷 配置 自动 式 液压 无 轴上 料 放 卷 结构

1. 机架 采用 50 # 优质 钢板 结构. 左右 移动 采用 直线 导轨.
2. 左右 移动 采用 超声波 纠偏 系统 ، 纠偏 采用 中 国产 1
3. 张力 控制: 张力 采用 磁粉 控制 20 كجم 2 只
4. 放 卷轴 采用 3 英寸 和 6 英寸 通用 结构 2 只

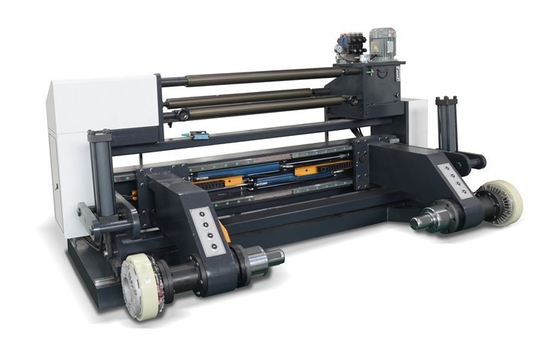

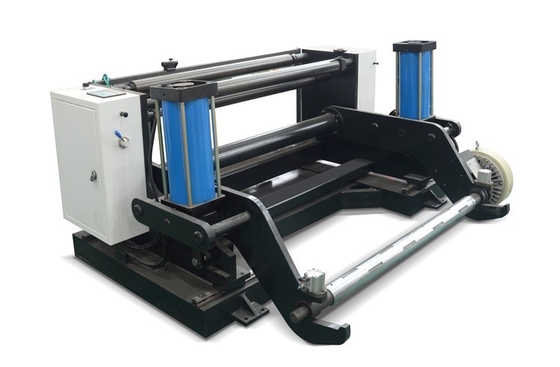

1. الفك: يستخدم الجزء القابل للفك عمود الدوران الهيدروليكي

1. رف الآلة يستخدم الهيكل الصلب.تحرك حول استخدام دليل خطي.

(2) التنقل باستخدام نظام تصحيح النوع الثابت. تستخدم EPC الصين.

(3) التحكم في التوتر: استخدام التوتر للتحكم في الفرامل 20 كجم 2 مجموعات

(4) استخدام الأساسية للفك 3-6inch 2pes

2. 主机 部分: 机架 采用 优质 喷塑 钢板 结构

1) 驱动 和 传动 机构:

1. 采用 电机 与 减速 轮 速比 相 结合 方式
2. 主 电机 采用 中 国产 上 海丹马 伺服 电机 11KW
3. 变频器 采用 国产 宏远 品牌 11kw

2.المهندس الرئيسي (نوع الاحتكاك السطحي): يستخدم الرف هيكل صب عالي الجودة

1) آلية السائق والقيادة:

(1) طريقة الجمع بين محرك الأسطوانة Capstan ومعدل المخفض

(2) استخدام المحرك محرك سيرفو تشينغ (11KW) مجموعة واحدة

(3) يستخدم محول التردد العلامة التجارية الصينية farwind 11kw

2) 牵引 装置:

1. 结构 型式: 主动 牵引 气动 压紧 方式
2. 驱动 方式: 主 电机 带动 主 传动轴، 主轴 带动 主动 辊 牵引
3. 压紧 方式 采用 气缸 控制

2) معدات الجر:

1. نوع الهيكل: طريقة الجر الهوائية بالضغط النشط
2. طريقة السائق: لفة المحرك الرئيسي للمحرك الرئيسي ، لفة الجر الرئيسية لمحرك المحور الرئيسي
3. طريقة الضغط تستخدم التحكم الهوائي

3) 分 切 装置:

1. 圆 刀 分 切 装置 结构. 全自动 调 刀 为 选配 结构
2. 圆 刀 采用 上海 ، 可 任意 手动 调节 10
3. 分 切 精度: ± 0.2 مم
4. 废 边 排出 系统 采用 高压 风机 ​​3KW

3) معدات الحز:

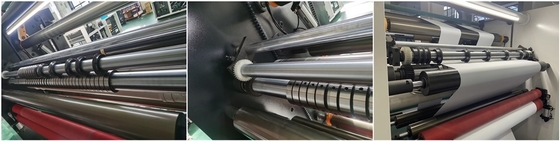

1. استخدم هيكل معدات شق السكين الدائري. يجب اختيار السكين الضبط التلقائي
2. استخدام سكين مستدير شنغهاي ، يمكن ضبط 10 قطعة بحرية
3. دقة القطع: ± 0.2 مم
4. يعتمد نظام التفريغ الجانبي للنفايات على مروحة ضغط عالي 3KW

3. 收 卷 装置

结构 方式: 双 气胀 轴 收 卷 结构 方式 同时 收 卷

1. 收 卷轴 采用 键 条 式 气胀 轴 (3 英寸 规格 和 6 英寸 规格) 各 2 条
2. 收 卷 电机 采用 中 国产 上 海丹马 伺服 电机 11KW
3. 变频器 采用 国产 宏远 11KW 2
4. 传动 方式: 采用 齿轮 传动 独立 控制 方式 2 套
5. 收 卷 最大 直径: φ 1000 مم ،
6. 收 卷 上 轴 ، 下 料 采用 自动 卸料 装置 形式 1

3.معدات اللف:

طريقة الهيكل: استخدام اثنين من عمود الهواء اللف

1. لف لفة استخدام رمح الهواء (3 بوصة و 6 بوصة المواصفات) 4 قطعة
2. استخدام المحرك
3. يستخدم العاكس 11KW تحكم ناقل 2 قطعة
4. السائق: تحكم مستقل ناقل الحركة 2 مجموعة

(5) قطر اللف الأقصى: 1000 مم

(6) اثنان من رمح اللف يستخدمان جهاز تفريغ نوع المحرك الأوتوماتيكي من مجموعة واحدة

5. 控制 部分: طريقة التحكم:

采用 连体 式 控制 柜 和 配电 箱 集中 控制 1 套

1. 该机 的 控制 系统 大致 可 分为 主机 速度 控制 ، 放 卷 张力 控制 ، 收 卷 张力 调节 ، 自动 计 米 等 由 PLC 集中 控制 ، 触摸 屏 采用 台湾 威 纶 ، PLC 采用 德国 西门子 ；
2. 触摸 屏 采用 10 寸 ، 可 推拉 式 结构
3. PLC 计 长 ； 报警 停车 ； 自动 定 长.
4. 可以 予 设 分 切 长度 停机

6. 配套 设施 :( 用户 自行 负责، 不在 厂家 标配 范围. 有 220v 电压 时، 厂家 只 提供 变压器)

1. 电源: 三相 四 线 空气 开关: 电压 380 50 هرتز
2. 气 源: 空压机 6 个 气压

إنه صندوق التحكم الكهربائي ومصدر الطاقة معًا على الجهاز 1 مجموعة

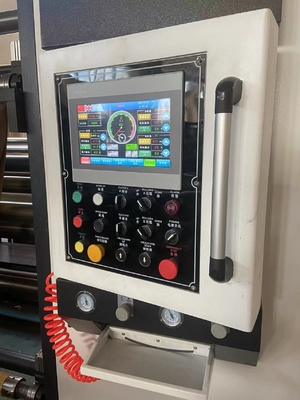

1. نظام التحكم في الماكينة بما في ذلك التحكم في سرعة المهندس الرئيسي ، والتحكم في شد اللف ، والتحكم في شد اللف ، وعد عداد السيارات ، إلخ التحكم بواسطة PLC ، وشاشة تعمل باللمس تستخدم WEINVIEW Taiwan ، PLC تستخدم Siemens Germany ؛وأنظمة تحكم أخرى (نوع الضغط الهيدروليكي)
2. شاشة تعمل باللمس تتبنى هيكل دفع وسحب 10 بوصة.
3. عداد عداد تلقائي PLC ، توقف تلقائي عند التنبيه ، طول ثابت تلقائي.
4. يمكن أن تتوقف تلقائيًا عندما تصل إلى عداد الإعداد.

6. المعدات الإضافية: (المشتري المسؤول عنها)

1. مزود الطاقة: 3phase 4 wire switch ؛22 فولت 50 هرتز
2. الهواء: ضاغط الهواء

汇总 电器 表格 主要 配置:
